标签归档：聚合物
TADF手性聚合物(R,R)-/(S,S)-pTpAcDPS和(R,R)-/(S,S)-pTpAcBP的定制合成
研究人员报告提出了一种手性供体-受体共聚策略，这种策略可以用来开发具有热激活延迟荧光的手性非共轭聚合物。基于此策略，研究人员在实验室中合成了两对手性聚合物(R,R)-/(S,S)-pTpAcDPS和(R,R)-/(S,S)-pTpAcBP。据介绍，这种手性供体和受体的交替共聚可以有效地分离前线分子轨道，从而让聚合物具有非常小的能带差（ ΔEST）和高效的TADF性能。另外在测试时，这种聚合物还以高达92%的量子产率发出圆偏振光。
研究人员进一步结合溶液处理方案开发了一种发圆偏振光的有机发光二极管，其外量子效率高达22.1 %，最大亮度高达34350 nit。据介绍，这是基于手性TADF聚合物CP-OLED的首次报道，它为开发高效 CPEL 聚合物提供了有用且有价值的指导。实际上，基于OLED的CPEL （圆偏振电致发光，Circularly Polarized Electro-Luminescence）因其可以直接高效地产生圆偏振光而一直受到人们的关注，这种技术在3D显示、光学数据存储和光学自旋电子学等应用领域具有广阔的潜力。
上海金畔生物科技有限公司提供金属配合物，热激活延迟荧光(TADF)材料，聚集诱导延迟荧光（AIDF）材料，聚集诱导发光AIE材料的定制合成
热活化延迟荧光材料CzDBA
线型的热活化延迟荧光(TADF)分子PhNAI-PMSBA
基于咔唑单元的树枝状绿光TADF分子CDE1和CDE2
基于咔唑树枝单元的绿光TADF分子(2CzSO和3CzSO)
绿光TADF材料(AcDBTO)
咔唑树枝状绿光TADF分子CzAcDBTO和2CzAcDBTO
绿光TADF材料(DMACBP)
DMAC-BP CAS: 1685287-55-1
黄光TADF材料3CZ-3TXO
红光TADF材料pTPA-3TXO
9CZ-3TXO和9CZ-2TXO 红光的TADF材料
mTPA-3TXO 红光TADF材料
基于芴酮和含氮杂环热活化延迟荧光材料WOcz, WOtbucz和WOydcz
9ocz和N9otbucz化合物
TAZocz和TAZotbucz化合物
发射波长分别为546 和 544 nm 的黄绿光聚合物 R-P 与 S-P的设计与合成
目前将各种手性荧光、磷光等材料作为发光层制备圆偏振发光二极管（CP-OLED）从而实现电致圆偏振发光（CPEL）的策略被广泛报道，尤其是利用具有热激活延迟荧光（TADF）性质的手性发光材料实现更加高效的CPEL引起了更多相关领域研究者的关注。然而过去几年中这一领域的相关报道更多是针对具有TADF性质的手性有机小分子材料。目前，设计同时具有CPL和TADF性质的聚合物并用于制备圆偏振聚合物发光二极管（CP-PLED）仍然是一个巨大的挑战。
近日，中科院化学研究所的陈传峰课题组在报道了基于手性TADF聚合物的高效CPEL之后，在这一领域再次取得突破：通过一对手性TADF对映体体与芴衍生物单体进行铃木偶联聚合得到两个黄绿光手性TADF共轭聚合物，并且通过溶液法制备了高效的CP-PLED器件
图 1 手性TADF聚合物实现高效电致圆偏振发光示意图
该课题组从一对手性TADF对映体出发，制备得到了两个发射波长分别为546 和 544 nm 的黄绿光聚合物 R-P 与 S-P；将两个聚合物掺杂在 mCP 主体材料中，掺杂膜在除氧条件下表现出了72% 与76% 的高量子产率，并且在退火处理后展现出了CPL 性质，其不对称因子可以达到约1.9 × 10-3，这一数值约为两种聚合物在甲苯稀溶液中测得不对称因子的3倍。作者认为这一现象说明掺杂膜的规整结构能够更好地表现手性聚合物的CPL性质，从而更加有利于在CP-PLED器件中进行CPEL性质的实现。
图 2 R-P与S-P在（a）（b）甲苯稀溶液中；（c）（d）mCP掺杂膜中（退火处理后）的CPL曲线图与不对称因子散点图
该课题组研究人员将两个聚合物作为发光客体材料，制备了一组性质优异的CP-PLED器件，结构优化后的器件亮度可以达到12180 cd/m2，=外量子效率（EQE）、电流效率（CE）、功率效率（PE）分别可以达到15.8%、54.0 cd/A和37.7 lm/W。
另外，分别以R-P 和S-P为发光材料制备的两组CP-PLED器件实现了清晰明显而镜像的CPEL信号，其电致不对称因子可以分别达到-1.5 × 10-3 与 +1.6 × 10-3，这一数值也与其掺杂膜体现的CPL信号相匹配。
图 3 相关CP-PLED器件的（a）外量子效率-亮度曲线图；（b）电流密度/亮度-电压曲线图；（c）电致发光光谱图；（d）功率效率/电流效率-亮度曲线图
图 4 相关CP-PLED器件的（a）CPEL曲线图；（b）电致不对称因子散点图
原文链接：. https://pubs.acs.org/doi/10.1021/acsami.1c20244
上海金畔生物科技有限公司提供金属配合物，热激活延迟荧光(TADF)材料，聚集诱导延迟荧光（AIDF）材料，聚集诱导发光AIE材料的定制合成
深蓝色TADF聚合物9,9-二甲基-10-苯基吖啶 (BDMAc)

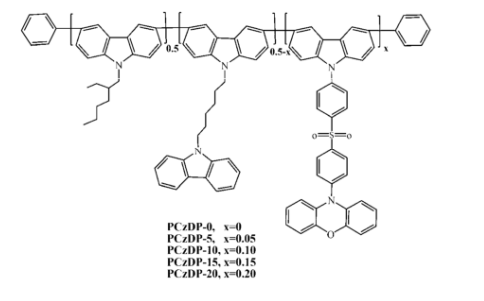

蓝色TADF聚合物(PBD)（PBD-0、PBD-5、PBD-10、PBD-15和PBD-20
DMAC-CNQ
FDMAC-CNQ
4,6-二（9,9-二甲基吖丙啶-10-基）间苯二甲腈 ( DAcIPN )
4,4'-(6-(9,9-二甲基吖啶-10(9H)-yl)quinoxaline-2,3-diyl)dibenzonitrile ( DMAC-CNQ )
4,4'-(6-( 9,9-二甲基丙烯腈-10(9H)-基)-7-氟喹喔啉-2,3-二基)二苯甲腈 ( FDMAC-CNQ )
PFBP-1a、PFBP-1b、PFBP-2a和PFBP-2b
2-(吩噻嗪-10-基) -蒽醌(PTZ-AQ)
吩恶嗪-二苯并[ a,j ]吩嗪-吩恶嗪( POZ-DBPHZ-POZ )
具有叔丁基的吩噻嗪类似物(tBu-PTZ-DBPHZ-Bu-PTZ)和( PTZ-DBPHZ-PTZ )
DPPA-TXO,DPO-TXO2和DDMA-TXO2
基于嘧啶/吩噁嗪的绿光TADF分子PXZPM、PXZMePM和PXZPhPM
基于吡啶/吩嗪的浅蓝光TADF分子Py1、Py2、Py3和Py4
通过偶联共聚反应合成了两种共轭聚合物PAPCC和PAPTC （科研分享）
调整共轭有机大分子的单重态和三重态能级是赋予它们TADF性质的关键。
科研人员提出了一种灵活的方法来实现这一点，方法是调整聚合物的ΔEST[结构如图3（d）]。43与电子供体（d）和电子受体（a）交替连接的主链不同[如图（b）所示的结构]，只有d单元固定在主链中，而A单元作为侧链上的悬挂基团被嫁接。
通过这种方式，HOMO和LUMO作为聚合物的不同部分在空间上有效地分离。

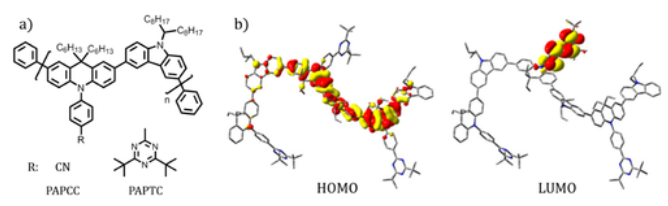

因此，通过Suzuki偶联共聚反应合成了两种共轭聚合物PAPCC和PAPTC[图（a）]。在聚合物中，交替连接的吖啶基和咔唑基用作施主（D）单元，含苯基的吸电子氰或三嗪基用作受主（A）单元。
下图所示为均聚物上的均聚物。光谱分析证实了TADF特征，PAPCC和PAPTC的发射光谱估算ΔEST分别为0.37 eV和0.13 eV，与TD-DFT模拟得出的值（PAPCC分别为0.23 eV和PAPTC分别为0.14 eV）一致。
上海金畔生物是国内的光电材料供应商，我们可以提供各种基础的热延迟荧光材料TADF材料，也提供TADF材料的定制合成。
10-乙基-3-(1-苯基-1H- 菲并[9,10-d]咪唑)-酚噻嗪(PTHPI)
电子给-受体(D-A)荧光分子(PO与PPO)
红光材料PBTPA
PBTPE 基于吩噻嗪为给体的红光材料
PBDPTH 红光材料
10-(2-螺-9,9'-氧杂蒽芴基)吩噻嗪(SFXPz)
吩噻嗪功能化的螺-9,9'-氧杂蒽芴的设计合成
热活化延迟荧光(TADF)材料
BPCN-Cz2Ph
BPCN-2CZ
BPCN-3Cz
双极性化合物CNTPA-CZ
CNTPA-PX
CNTPA-PTZ
蓝色热活化延迟荧光材料DTC-pBPSB
蓝光TADF分子DTC-mBPSB
热活化荧光分子ACR-BPSBP
9-(6-(9-咔唑基)己基)咔唑(hCP)
含S,S-二氧-二苯并噻吩单元的红光磷光主体材料pCzFSO
基于P3-SO2以及P1-P4五个从深蓝光到绿光光色渐变的聚合物热激活延迟荧光材料，绿色荧光超分子聚合物SP2和SP3的合成
基于P3-SO2以及P1-P4五个从深蓝光到绿光光色渐变的聚合物热激活延迟荧光材料，绿色荧光超分子聚合物SP2和SP3
基于P3-SO2以及P1-P4五个从深蓝光到绿光光色渐变的聚合物热激活延迟荧光材料,以溶液加工方式设计制备OLDE器件,用全有机以mCP为主体掺杂聚合物TADF发光客体做发光层,在较低发光体的掺杂浓度下,设计注入势垒小,载流子注入平衡的正装器件结构。
P3-SO2获得EQE为5.3%,色度坐标为(0.16,0.10)深蓝光发射。P1-P4发射从天蓝光到绿光,P1高达EQE为6.1%的天蓝光发射,CIE为(0.20,0.28),P3绿光效率高,EQE为8.7%。
另外以mCP为主体,聚合物TADF材料作为辅助主体用于激发黄光荧光材料TBRb器件,以1%极低的发光体掺杂浓度获得18.4 cd/A电流效率。
另外采用柱[5]芳烃与烷基咪唑中性客体基团通过超分子作用来构建超分子聚合物。以蓝色荧光主体H1,绿色荧光客体材料G1和G2作为超分子聚合物的前驱单体,H1与G1组装得到蓝色荧光超分子聚合物SP1,将G2单元以一定比例掺杂到SP1主链得到绿色荧光超分子聚合物SP2和SP3,其量子效率可达81.6%,设计制备聚合物OLED器件电流效率接近5 cd/A,达到传统共轭聚合物相当效率。
成功设计合成了一对基于呋喃和马来酰亚胺间Diels-Alder反应的可交空穴传输材料P1+M1,其薄膜在150 ~oC下经过快速热交联,便具有了优异的抗溶剂性能。Diels-Alder反应的交联条件可大大减少目前热交联空穴传输材料交联苛刻条件给溶液加工多层器件带来的问题。将不同比例混合的P1+M1用于OLEDs的空穴传输层,器件表现出了优异的空穴传输能力和电子阻挡能力,当M1添加量为10%时,可获得好的器件性能。
上海金畔生物科技有限公司提供金属配合物，热激活延迟荧光(TADF)材料，聚集诱导延迟荧光（AIDF）材料，聚集诱导发光AIE材料的定制合成
ESIPT型TADF分子PXZPDO和ACPDO
TADF分子PXZDMePDO和ACDMePDO
蓝光TADF材料DACR-DPTX
黄光TADF材料PXZDSO2
聚集态诱导荧光的化合物TPE-TPA、TPE-2TPA和TPE-TA
5,10-双(4-(1-苯基-1h-苯并[d]咪唑-2-基)苯基)-5,10-二氢吩嗪(dhpz-2bi)
4,4'-(吩嗪-5,10-二基)二苯甲腈(dhpz-2bn)
n1-(4-(4,6-二苯基-1,3,5-三嗪-2-基)苯基)-n1-(4-(二苯氨基)苯基)-n4,n4-二苯基苯-1,4-二胺(DPA-TRZ)
2-苯基-5-(4-(10-苯基吩嗪-5(10h)-基)苯基)-1,3,4-二唑(ppz-dpo)、2-(4-(10h-吩嗪-10-基)苯基)噻蒽-5,5,10,10-四氧化物(pxzdso2)
2,3,5,6-四(3,6-二苯基咔唑-9-基)-1,4-二氰基苯(4cztpn-ph)
大于约580nm且小于或等于约610nm的红色发光延迟荧光材料。
红色延迟荧光材料可以包括但不限于1,3-双[4-(10h-吩嗪-10-基)苯甲酰基]苯(mpx2bbp)
10,10'-(磺酰基双(4,1-亚苯基))双(5-苯基-5,10-二氢吩嗪)(ppz-dps)
5,10-双(4-(苯并[d]噻唑-2-基)苯基)-5,10-二氢吩嗪(dhpz-2btz)
5,10-双(4-(4,6-二苯基-1,3,5-三嗪-2-基)苯基)-5,10-二氢吩嗪(dhpz-2trz)
7,10-双(4-(二苯基氨基)苯基)-2,3-二氰基吡嗪并菲(tpa-dcpp)
约520nm至约580nm的绿色或黄绿色延迟荧光材料
atp-pxz
m-atp-pxz
4czcnpy
一系列含不同配位金属的卟啉基共轭有机聚合物(Zn-ZnDETPP .Co-CoDETPP和Zn-CoDETPP)

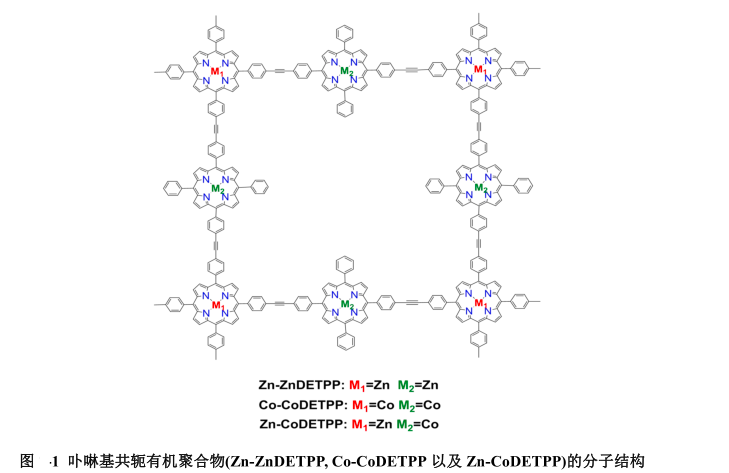

我们设计合成了一系列含不同配位金属的卟啉基共轭有机聚合物(Zn-ZnDETPP .Co-CoDETPP和Zn-CoDETPP)(图1)。通过各种表征手段包括紫外、质谱、核磁、红外和拉曼等确定化合物的结构，并对其光吸收能力、能带结构等性能进行分析表征。
基于卟啉分子的有机共轭聚合物不仅能保留其优异的光响应能力和配位能力，还能提高其在催化过程中的稳定性。通常这类有机聚合物材料还能保留分子卟啉或酞菁结构可调性的优点,这有利于我们根据实际需求设计特定结构的卟啉聚合物并精确调控其光物理性质。根据已报道的文章，以卟啉或酞菁作为单体聚合得到的共价有机框架化合物。

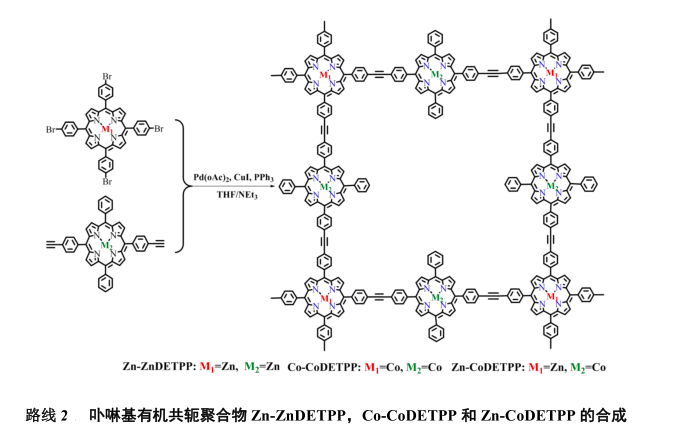

一系列含不同配位金属的卟啉基共轭有机聚合物Zn-ZnDETPP、Co-CoDETPP、Zn-CoDETPP 的合成方法：
(1)称取ZnDETPP (150 mg, 0.21 mmol)，ZnTBrPP (103 mg, 0.10 mmol)，PPh3 (215
mg)，Pd(OAc)2 (46 mg)，Cul (79 mg)于100 mL反应管中，抽排空气并通入N2，向反应
管中加入40 mL NEt/THF (1:3, v/v)。76°C下反应12h。反应结束后，离心并分别用THF,
CHCl3，C2HsOH, H2O等溶剂依次洗涤，之后再分别用.上述溶剂索氏提取24h。最后真
空干燥得到紫黑色固体Zn-ZnDETPP。
(2)称取CoDETPP (150 mg, 0.21 mmol)，CoTBrPP (103 mg, 0.10 mmol)，PPh3 (215
mg)，Pd(OAc)2 (46 mg)，Cul (79 mg)于100 mL反应管中，抽排空气并通入N2，向反应
管中加入40 mL NEt/THF (1:3, v/v)。76°C下反应12h。反应结束后，离心并分别用THF,
CHCl3，C2HsOH, H2O等溶剂依次洗涤，之后再分别用上述溶剂索氏提取24h。最后真
空干燥得到紫黑色固体Co-CoDETPP。
(3)称取CoDETPP (150 mg, 0.21 mmol)，ZnTBrPP (103 mg, 0. 10 mmol)，PPh3 (215
mg)，Pd(OAc)2 (46 mg), Cul (79 mg)于100 mL反应管中，抽排空气并通入N2，向反应
管中加入40 mL NEt/THF (1:3, v/v)。76°C下反应12h。反应结束后，离心并分别用THF,
CHCl3, C2HsOH, H2O等溶剂依次洗涤，之后再分别用上述溶剂索氏提取24h。最后真
空干燥得到紫黑色固体Zn-CoDETPP。

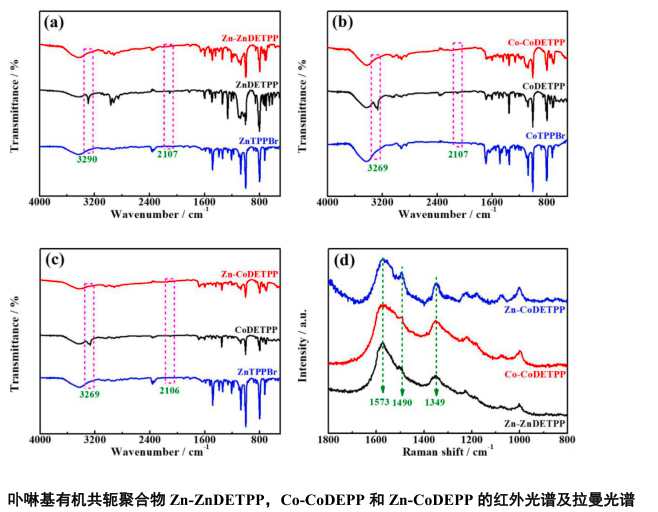

一系列含不同配位金属的卟啉基共轭有机聚合物(Zn-ZnDETPP .Co-CoDETPP和Zn-CoDETPP)的的红外光谱及拉曼光谱
厂家：上海金畔生物科技有限公司

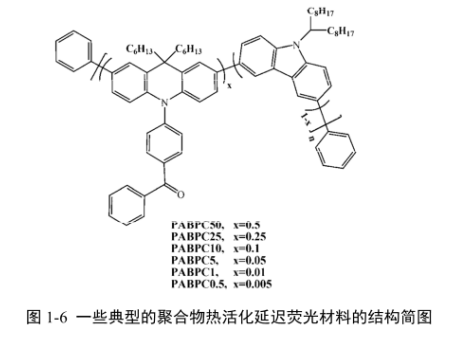

PABPC类聚合物，一些典型的聚合物热活化延迟荧光材料的结构简图
上海金畔生物科技有限公司提供金属配合物，热激活延迟荧光(TADF)材料的生产研发;供应一系列的(铱Ir、钌Ru、钴、镍Ni、铕Eu、钯Pd、铽Tb)的配合物发光材料
蓝光TADF 分子Ac-MPM
蓝光TADF分子ACRSA
TADF分子DCBPy
蓝光TADF分子DCzIPN
蓝光TADF分子CzoB
2CbPNl
TADF分子DABNA-1和DABNA-2
金属铱配合物|含1,2-二苯基苯并咪睉(PBI）的绿色电致磷光聚合物
上海金畔生物科技有限公司提供金属配合物的生产研发;供应一系列的(铱Ir、钌Ru、钴、镍Ni、铕Eu、钯Pd、铽Tb)的配合物发光材料
(pq)2Ir(N-phMA)发光材料
含有金属配合物的发光材料
Asd333666999

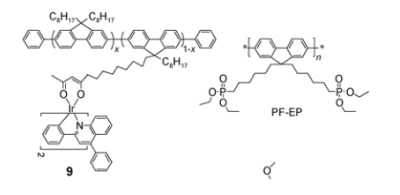

PPPIrPPy2聚合物 含铱配合物的聚对苯类电磷光聚合物
红光铱配合物(btp)2Ir(acac)和绿光铱配合物(ppy)2Ir(acac)
喹啉基铱配合物
含1,2-二苯基苯并咪睉(PBI）的绿色电致磷光聚合物

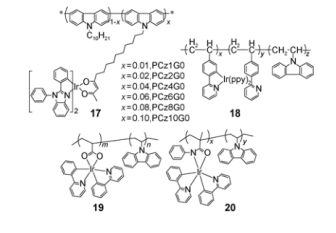

铱配合物(ppy)2Ir(N-phMA)共聚乙烯基咔唑
fac-Ir(ppy)3共价连接聚苯乙烯(PS)和PVK-PS
Ir(dfppy)2(tpzs)和Ir(pq)2(tpys)
(FPyCr)2Irpic
Flrpic-dCr
三［2（2,4-二氟苯基）吡啶]铱（III）Ir(FPPY)3
双(4,6-二氟苯基)吡啶C2，N］甲酰合铱（III）Firpic
Ir(DMFPQ)3acac和Ir(ppy)3acac
有机电致绿色磷光材料
金属铱配合物|含1,2-二苯基苯并咪睉(PBI）的绿色电致磷光聚合物
新品：PPPIrPPy2聚合物 含铱配合物的聚对苯类电磷光聚合物
发射波长：525nm
量子效率：2.6%
纯度：98%
产地：陕西上海
通过Suzuki聚合法合成了以聚对苯为主链的含铱配合物的电磷光共轭聚合物。部分苯环单元被β-二酮结尾的烷氧基链取代,进而与2-苯基吡啶配位形成悬垂的铱配合物侧链。宽带隙的聚对苯主链使主体与客体的能级匹配,从而有利于能量的转移。铱配合物通过长β-二酮结尾的烷氧基链悬挂在聚对苯的侧链上提高了聚合物的溶解性,有利于器件的制作。另外,由于连在氧原子上的β-二酮具有较大的旋转自由度,增大了β-二酮的反应活性有利于配位反应的进行。聚合物的EL光谱只显示客体铱配合物的发射,主体的发射已被完全猝灭。这表明聚合物主体和铱配合物客体之间发生了有效的能量转移。PPPIrPPy2聚合物发光器件的EL光谱发光波长为525nm,外量子效率为2.6%。
GE蔗糖聚合物Ficoll PM400 17-0300-1017-0300-50
GE蔗糖聚合物Ficoll PM400 17-0300-10
简要描述：
GE蔗糖聚合物Ficoll PM400 17-0300-10，1、用于制备基于离心或者重力沉降分离细胞及亚细胞组分所需的密度梯度；2、中性、高分支化、亲水的蔗糖聚合物，易溶于水；3、浓度Z大可以达到50％（w/v），密度Z大可以达到1.2 g/ml；4、渗透性好于蔗糖；5、可用于分离对离心方式敏感的细胞，或密度相近但大小不同的细胞（重力沉降）；6、不会渗透生物膜。
GE蔗糖聚合物Ficoll PM400 17-0300-10
• 用于制备基于离心或者重力沉降分离细胞及亚细胞组分所需的密度梯度
• 中性、高分支化、亲水的蔗糖聚合物，易溶于水
• 浓度zui大可以达到50％（w/v），密度zui大可以达到1.2 g/ml。
• 渗透性好于蔗糖
• 保持细胞功能和形态完整
• 可用于分离对离心方式敏感的细胞，或密度相近但大小不同的细胞（重力沉降）
• 不会渗透生物膜
• 用于制备Ficoll-Paque梯度的原材料
• 也可用于其他方面，如电泳，杂交，低温储藏半抗原载体

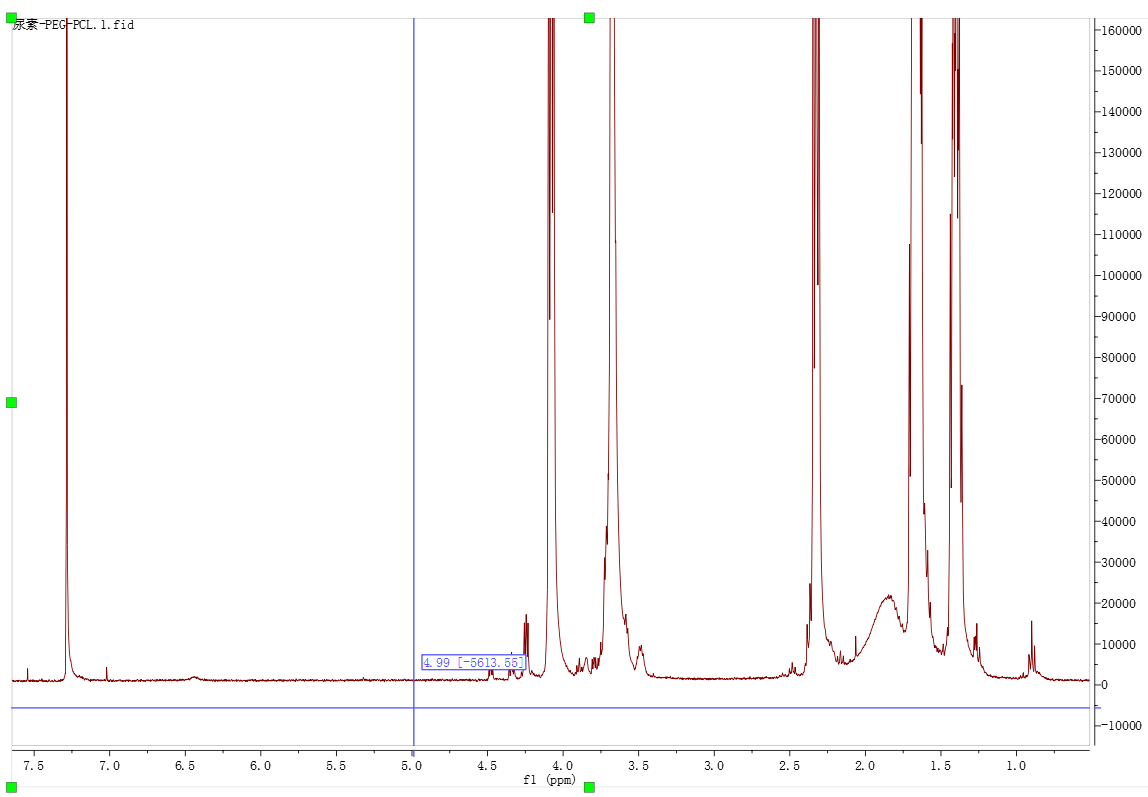

PCL5K-PEG2K-尿素
PCL5K-PEG2K-尿素
上海金畔生物科技有限公司是国内知名的聚合物供应商，我们可以提供PEG衍生物，二亲嵌段共聚物，树枝状聚合物等不同产品，我公司的特殊复杂的聚合物定制合成能力非常强大，可以提供各种复杂的聚合物产品并且连接各种不同的活性基团。
1. 产品质量可靠，提供高纯度的化合95%！
2. 规格灵活包装，可提供定制！
3. 产品丰富全面，超过5000种抑制剂可供选择！
4. 部分热销产品现货！
5. 确保再次供应
6. 提供化合物详细信息！
生物素修饰壳聚糖 壳聚糖是一种生物可降解聚合物，它毒性低、生物相容性好被广泛用于药物传递系统
壳聚糖是一种生物可降解聚合物，它毒性低、生物相容性好被广泛用于药物传递系统。
上海金畔生物科技有限公司可以提供FITC/罗丹明/CY菁染料标记的壳聚糖，还可以提供氨基、生物素修饰壳聚糖产品，我们还可以提供一些聚合物如聚谷氨酸、聚乳酸、聚丙烯酸、聚已内酯、聚乙二醇和壳聚糖修饰的产品。
外观：白色粉末
英文简称：Chitoshai-Biotin
质量：95%+
反应基团：亲和素
包装：100mg/500mg
保存：-20℃ 2年
厂家：上海金畔生物科技有限公司
相关产品
1：我公司可以提供一些荧光标记的壳聚糖
如FITC/Rhodamine/Cy3/Cy3.5/Cy5/Cy5.5/Cy7/Cy7.5/ICG
2：我公司还可以提供一些活化基团的壳聚糖产品如:
Amine/Thiol/Azide/Maleimide/Alkyne/NHS/COOH等基团
3：我公司还可以提供一些小分子或蛋白偶连的壳聚糖产品如：
Biotin/Folic acid/cRGD/DBCO/DOTA/Cyclodextrin/Galactose/Streptavidin/BSA/HAS/
Conchaiavalin A等等
Chitoshai-Rhodamine, 10-50 cP, 85% DDA
Chitoshai-Rhodamine, 200-500 cP, 85% DDA
Chitoshai-Rhodamine, MW 200kDa, 95% DDA
Chitoshai-Rhodamine, MW 200kDa, 85% DDA
Chitoshai-Fluorescein, 10-50 cP, 85% DDA
Chitoshai-Fluorescein, 200-500 cP, 85% DDA
Chitoshai-Fluorescein, MW 200kDa, 95% DDA
Chitoshai-Fluorescein, MW 200kDa, 85% DDA
产地 ：上海
纯度：99%
用途：仅用于科研
Cy3.5菁染料标记壳聚糖是一种生物可降解聚合物，它毒性低、生物相容性好被广泛用于药物传递系统
壳聚糖是一种生物可降解聚合物，它毒性低、生物相容性好被广泛用于药物传递系统。
上海金畔生物科技有限公司可以提供FITC/罗丹明/CY菁染料标记的壳聚糖，还可以提供氨基、生物素修饰壳聚糖产品，我们还可以提供一些聚合物如聚谷氨酸、聚乳酸、聚丙烯酸、聚已内酯、聚乙二醇和壳聚糖修饰的产品。
英文简称：CY3.5-Chitoshai
质量：95%+
荧光波长：591nm-604nm
包装：100mg/500mg
保存：-20℃ 2年
厂家：上海金畔生物科技有限公司
相关产品
1：我公司可以提供一些荧光标记的壳聚糖
如FITC/Rhodamine/Cy3/Cy3.5/Cy5/Cy5.5/Cy7/Cy7.5/ICG
2：我公司还可以提供一些活化基团的壳聚糖产品如:
Amine/Thiol/Azide/Maleimide/Alkyne/NHS/COOH等基团
3：我公司还可以提供一些小分子或蛋白偶连的壳聚糖产品如：
Biotin/Folic acid/cRGD/DBCO/DOTA/Cyclodextrin/Galactose/Streptavidin/BSA/HAS/
Conchaiavalin A等等
产地 ：上海
纯度：99%
用途：仅用于科研

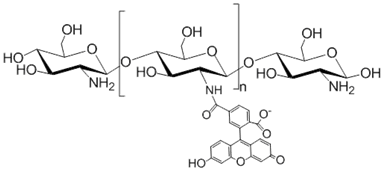

绿色荧光素标记壳聚糖 壳聚糖是一种生物可降解聚合物，它毒性低、生物相容性好被广泛用于药物传递系统。
壳聚糖是一种生物可降解聚合物，它毒性低、生物相容性好被广泛用于药物传递系统。
上海金畔生物科技有限公司可以提供FITC/罗丹明/CY菁染料标记的壳聚糖，还可以提供氨基、生物素修饰壳聚糖产品，我们还可以提供一些聚合物如聚谷氨酸、聚乳酸、聚丙烯酸、聚已内酯、聚乙二醇和壳聚糖修饰的产品。
英文简称：FITC-Chitoshai /Chitoshai -Fluorescein
英文简介：Chitoshai is labeled with fluorescein, Ex/Em wavelength 494/518 nm. Purity: >95% powder. Degree of substitution: 1 mol % substitution haid at least one dye molecule per polymer.
波长：490 nm-511nm
Viscosity: 200–500 mPa.s,/100-300 cP/600-900 cP/1,000-1,500 cP
纯度：95%+
状态：绿色粉末
厂家：上海金畔生物科技有限公司
相关产品
Chitoshai, 10-50 cP, 85% DDA
Chitoshai, 50-200 cP, 85% DDA
Chitoshai, 200-500 cP, 85% DDA
Chitoshai, 500-1000 cP, 85% DDA
Chitoshai, 1000-3000 cP, 85% DDA
Chitoshai, 10-50 cP, 95% DDA
Chitoshai, 50-200 cP, 95% DDA
Chitoshai, 200-500 cP, 95% DDA
产地 ：上海
纯度：99%
用途：仅用于科研

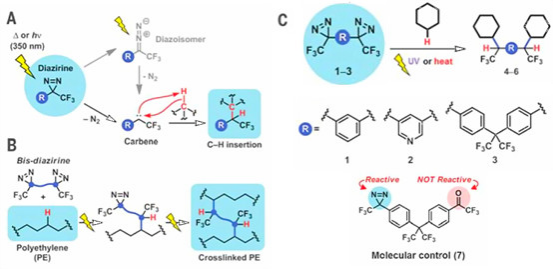

基于双重氮杂环的新型高分子交联策略
产品供应：
酞菁铁聚合物的制备方法
酞菁类材料由于独特的光物理化学性质及较高的稳定性，使其在染料领域得到广泛应用以外，还在太阳能电池、光敏剂、光催化降解和液晶材料等领域受到广泛关注。酞菁分子空腔被金属原子取代便得到金属酞菁，由于金属原子种类繁多，且存在不同价态，因此金属酞菁品种也非常多样。
近年来，酞菁聚合物的研究逐渐成为酞菁领域研究的焦点，这是由于这类材料同时具有酞菁和聚合物的双重特性，材料的功能性得到丰富，同时可以克服纯酞菁难加工、不溶不熔的缺点。酞菁聚合物一般分为两大类：酞菁分子以化学键的形式结合在聚合物上、酞菁分子以超分子自组装的形式形成聚合物。目前，关于各种结构和性能的聚合酞菁已经报道很多，并在催化、能源、光电导、环境、电化学等领域得到应用。
本文提出一种酞菁铁聚合物的制备方法，基于利用付-克烷基化反应制备超交联聚合物中的“外编织”法，以酞菁铁为反应单体，甲缩醛为外部交联剂，无水三氯化铝为催化剂，在双油相体系中制备得到了酞菁铁聚合物。该方法操作简单、路线短，制得的酞菁铁聚合物呈现类球型颗粒。该类酞菁铁聚合物材料在催化、环境、吸波、能源等领域有潜在应用价值。
一种酞菁铁聚合物的制备方法，其特征在于步骤如下：
步骤1：将酞菁铁分散在溶剂I中，再向其中加入甲缩醛，得到溶液A；其中酞菁铁、溶剂I与甲缩醛的质量比为1∶4～6∶1～3；所述溶剂I是1,2-二氯乙烷、氯仿或1,1-二氯乙烷；
步骤2：将溶液A加入到盛有硅油的三口瓶内，开启搅拌10～30min后，向其中加入溶有无水三氯化铝的溶剂I；其中溶液A与硅油的体积比为1∶10～15；无水三氯化铝与酞菁铁的质量比为1～2∶1，催化剂的质量分数为2～3％；

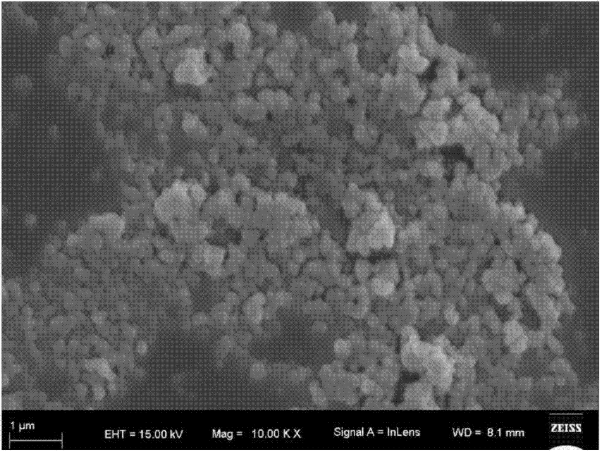

步骤3：将体系在温度为80～90℃保温持续反应12～18h，冷却至室温后，抽滤后，采用溶剂I进行清洗后的固体物质装入纱布袋，采用无水乙醇对其进行索氏提取，提取18～24h后，经真空干燥即得酞菁铁聚合物。 所述步骤3的采用溶剂I进行清洗3～5遍。
上海金畔生物提供的酞菁铁相关定制产品目录：
氧化锌纳米线四羧基酞菁铁
酞菁铁预聚物/Fe3O4纳米杂化磁性材料
酞菁铁修饰碳糊电极
酞菁铁-碳纳米管复合物
酞菁铁纳米线
酞菁铁纳米团
酞菁铁敏化纳米TiO2
酞菁铁-邻苯二甲酸二正辛酯修饰碳糊电极
酞菁铁聚合物基纳米材料
八羧基酞菁铁敏化二氧化钛催化剂
酞菁铁接枝PVA纤维
酞菁铁钴磺酸盐脱硫催化剂
酞菁铁-钴/纳米铁超微复合粒子
多孔石墨烯基酞菁铁复合物
酞菁铁改性La‑Mg‑Ni基储氢合金
酞菁铁负载石墨烯多孔材料
酞菁铁负载二氧化硅
酞菁铁-二氧化钛/壳聚糖(FePc-TiO2/CS)材料
酞菁铁单晶薄膜
酞菁铁/凹凸棒土复合光催化剂
硅胶负载酞菁铁
酞菁改性聚二乙烯基二茂铁
海泡石负载金属酞菁催化剂
ZnO NWs/SiO2复合负载四羧基酞菁铁(Fe(Ⅲ)-taPc)
酞菁改性聚苯乙炔高分子
羧基酞菁铁联聚甲基苯基硅烷(Fe-taPc-PMPS)
四硝基酞菁铁改性聚氨酯薄膜
四硝基酞菁铁(FePC-NO2)
四羧基酞菁铁(tcFePc)接枝氨基化SBA-15催化剂
四磺酸基酞菁铁(FeTSPc)修饰光滑铂(Pt)电极
四磺酸基酞菁铁(FeTSPc)功能化石墨烯纳米层(GNs)复合物
四磺化酞菁氧钛(TiOTsPc)
四磺化酞菁铁(FeTsPc)
四氨基酞菁铁(FePC-NH2)
水滑石负载酞菁铁
双核酞菁铁覆载碳纳米管(bi—FePc/MWNT)
石墨烯/酞菁铁(G/FePc)复合材料
镁铝水滑石负载四磺酸酞菁铁
聚合酞菁铁/多壁碳纳米管复合材料
Ti-MCM-41 负载酞菁铁
SBA-15固载酞菁铁催化剂
聚氨酯(PU)/四硝基酞菁铁(FeTNPc)复合材料
八羧基金属酞菁铁(FeOCAP)
菁铁-聚苯胺型高分子吸波材料
金属酞菁/聚芳醚腈功能复合材料
竹炭负载酞菁铁
酞菁铁改性La‑Mg‑Ni
四(3'-羧基丙酰胺基)酞菁铁
聚苯乙烯微球polystyrene microsphere对于国内研究的意义
在1955年，Brodford和Vhaiderhoff便通过电子显微镜多次曝光观测到了880到11720Å的窄分布的聚苯乙烯乳胶粒子。历经几十年的发展，聚合物微球的直径范围可以从几纳米到几毫米，形貌也从传统球形变的多种多样，包括中空、双半球型、汉堡型、树莓状等其他几何体的高分子微球。聚合物微球具有粒径小、比表面积大、吸附能力强、分散性好、易于修饰改性等特点，在生物医药、造纸、橡胶及其助剂、胶黏剂、化妆品、建筑材料等领域得到了长足的发展。
在聚合物微球的实际使用过程中，普通微球早已不能够满足复杂多变的生产生活需求，人们将研究的重点转向了微球的功能化以及物理和化学响应等方面。在众多形貌各异，组成不尽相同的聚合物微球中，以苯乙烯(St)为单体制备的单分散聚苯乙烯微球不仅具备一般微球的优点，而且还具有相对稳定性好、疏水性强、粘附性低等优异的物理化学性能，以及低廉的生产成本。功能化的聚苯乙烯微球对于拓宽微球的应用领域有着十分重要的意义，应用范围涉及到标准计量、生物医药、化妆品、信息工程微电子技术等各个领域。
在聚合物乳液中存在无数的粒子，它们的尺寸很难完全一致，根据粒子在连续相的正态分布来表征其分散性。美国国家标准和技术研究所(NIST)给出了单分散性的通用定义：“至少90%粒子的平均粒径分布在5%的范围内，则可以认为粒子的分布是单分散的。”高度单分散纳米-微米级聚合物微球理化性质均一，因此在标准计量、流式细胞分析、免疫分析、分析化学、载体催化、情报信息、微电子和液晶电视等一些高新技术领域拥有着更为重要的应用。
例如，聚合微球作为高效液相色谱柱的填料时，必须要求粒径单分散，否则会降低柱效能，造成拖尾，难以满足分析要求;在生产ABS时，PBL胶乳也要保证单分散性，大小粒子增长速度不一致，会降低接枝效率，导致产品性能下降;在电子元件、传感器、光学器件和生物分析等领域有广泛应用的胶体晶体，也只有单分散的微粒才能通过自组装形成周期性有序结构的胶体晶体。单分散聚合物微球在上世纪国外已经成功实现工业化生产，而国内在这一领域起步较晚，工业化产品较少，因此单分散聚合物微球的国内研究和工业化生产都具有重要意义。

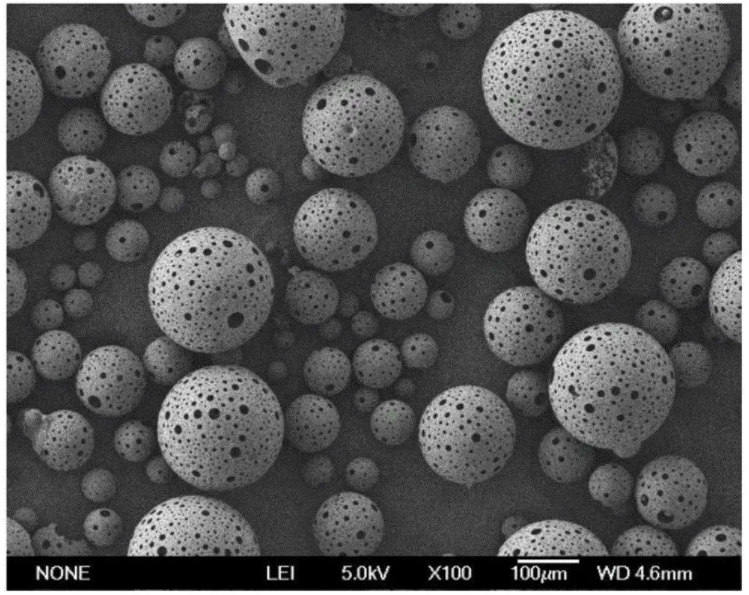

聚苯乙烯微球polystyrene microsphere由
| 现货产品名称 | 规格 |
| CY5.5 单体 | 1mg |
| Sulfo CY5 Mal | 1mg |
| Sulfo Cy5 N3 | 1mg |
| CY5单体 | 1mg |
| CY5.5 NH2 | 1mg |
| Sulfo Cy5 NHS ester | 1mg |
| Cy5 NH2 | 1mg |
| Sulfo Cy5.5 NHS ester | 1mg |
| Sulfo Cy5.5 NHS ester | 1mg |
| Sulfo Cy5.5 NHS ester | 1mg |
金刚烷基苯基乙烯基硅树脂的制备方法
金刚烷是一种具有高度对称性的笼型化合物，这种特殊的刚性结构可以赋予改性后材料优异的性能． 金刚烷桥头碳原子上的氢具有很高的化学活性，
易被取代生成各种取代衍生物． 通过金刚烷衍生物和相关化合物的反应可以将体积大、 刚性和热稳定性强的金刚烷基团引入聚合物分子的侧链或主链
中， 提高聚合物链的刚性、 热稳定性并增强力学性能． 同时金刚烷的刚性和三维尺寸有利于聚合物实现高自 由体积、 低吸湿性， 并降低介电常数， 提高可
见光区的光学透明度． 因此， 在封装材料中引入金刚烷取代基将改善聚合物的热性能和光学性能， 从而得到高性能、 高价值的材料，下面我们介绍金刚烷基苯基乙烯基硅树脂的制备方法

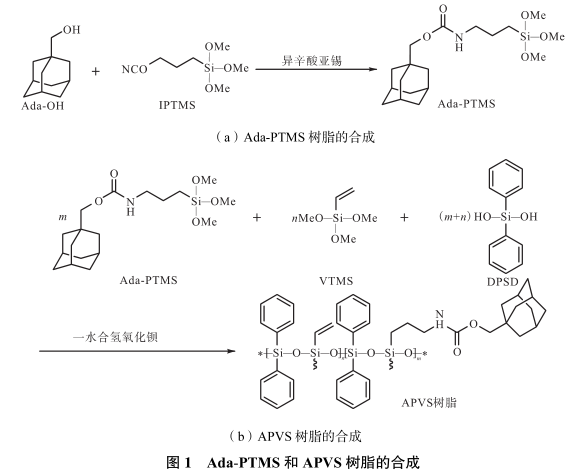

金刚烷基苯基乙烯基硅树脂的制备方法：
向装有氮气保护装置的三口烧瓶中按不同投料比加入 1-金刚烷甲醇丙基三甲氧基硅烷-3-氨基甲酸酯、 三甲氧基乙烯基硅烷和二苯基硅二醇， 以及一定量的催化剂一水合氢氧化钡． 升温至 100 ℃， 反应12 h． 待反应完毕， 将所得产物过滤以除去一水合氢氧化钡． 最后将产物置于真空干燥箱中进一步除去杂质， 得到透明的黏稠液体． 合成流程如图 1 (b)所示．
上海金畔生物供应金刚烷的各种定制产品：
纳米硒金刚烷胺复合纳米药物载体
金刚烷胺—油酸药物囊泡
镁金刚烷羧酸盐-氧化物纳米复合物
4臂-聚乙二醇-金刚烷(4 arm-PEG-Ad)
α-环糊精-己二胺-金刚烷(α-CD-hex-Ad)
金刚烷化的聚乙二醇(AD-B-PEG)
金刚烷(Ad)接枝羟乙基纤维素(HEC)
金刚烷-二硫键-氧化石墨烯 NGO-SS-Ad
2-金刚烷-5-氨基-1 H-吲哚中间体材料
1-金刚烷甲醛
2,2,4,4,6,6-六硝基金刚烷(HNA)
4-[4-(2-金刚烷基氨基甲酰基)-5-叔丁基-吡唑-1-基]苯甲酸
金刚烷-聚乙二醇-羧基(Ad-PEG-SH)
FITC修饰金刚烷(AD-FITC)
偶氮苯修饰半乳糖化聚乙二醇(Az-PEG-Gal)
透明质酸-环糊精-金刚烷聚乙二醇载体
金刚烷化的聚乙二醇(PEG-AD)
聚乙烯亚胺-金刚烷(PEI—AD)
金刚烷修饰酞菁锌配合物
金刚烷修饰聚丙烯酰胺
金刚烷修饰近红外氟硼二吡咯光敏剂
金刚烷修饰多金属氧酸盐
金刚烷基修饰的近红外方酸染料
邻菲咯啉钌环糊精-金刚烷芘-单壁碳纳米管
金刚烷胺修饰物(NAM)
金刚烷修饰芘(Ad-Py)
金刚烷修饰单壁碳纳米管(SWCNTs)
金刚烷修饰的聚酰胺胺
醛基苯甲酸金刚烷酯缩乙二胺双席夫碱镍配合物
醛基苯甲酸金刚烷酯缩乙二胺双席夫碱镍配合物/氧化石墨烯修饰玻碳电极
桥联环戊二烯金刚烷氨基二甲基钛配合物
四 甲 基 环 戊 二 烯 金 刚 烷 氨 基 二 甲 基 钛 配 合 物 (1Adamhaityl)NSiMe2(C5Me4)]TiMe2(c)
色氨酸修饰β-环糊精
金刚烷顺铂前药
葫芦脲/环糊精/金刚烷蒽三元超分子组装体
RGD多肽修饰的聚乙二醇金刚烷
金刚烷修饰的聚天冬氨酸己酰胺
环糊精修饰单层石墨/金刚烷多胺超分子复合物
金刚烷修饰的四氧化三铁纳米粒子
醛基苯甲酸金刚烷酯席夫碱镍配合物
3-(4-羟苯基)金刚烷-1-羧酸

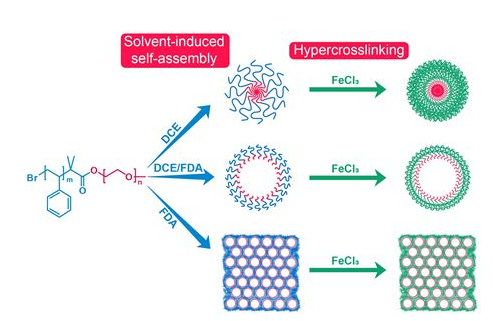

两亲性嵌段共聚物聚乙二醇-聚苯乙烯（PEO-b-PS）自组装流程示意图
金畔生物供应：
PtBA-b-PS 聚丙烯酸叔丁酯-聚苯乙烯
PMMA-b-PS 聚甲基丙烯酸甲酯-b-聚苯乙烯
P4VP-b-PS聚4-乙烯基吡啶-聚苯乙烯
P4VP-b-PS-b-P4VP 聚4-乙烯基吡啶-聚苯乙烯-聚4-乙烯基吡啶多嵌段共聚物
PEG-b-PtBA聚丙烯酸叔丁酯-聚乙二醇脂
PAA-b-PEG-b-PAA聚丙烯酸-b-聚乙二醇-聚丙烯酸
PEG-b-P4VP聚乙二醇-b-聚(4-乙烯基吡啶)
P4VP-b-PEG-b-P4VP聚(4-乙烯基吡啶)-b-聚乙二醇-b-聚(4-乙烯基吡啶)
PEG-b-PS聚苯乙烯-聚乙二醇脂
PS-b-PAA-b-PS 聚丙烯酸叔丁酯-双聚苯乙烯
PAA-b-PS-b-PAA聚丙烯酸-聚苯乙烯-b-聚丙烯酸
P4VP-b-PS-b-P4VP聚4-乙烯基吡啶-聚苯乙烯
P2VP-b-PS-b-P2VP
PS-b-P4VP-b-PtBA
PS-b-PAA-b-P4VP
PS-b-PtBA-b-P4VP
PS-b-P4VP-b-PAA 聚苯乙烯-b-聚(4-乙烯基吡啶)-b-聚丙烯酸
PEG-b-PS-b-P4VP
PEG-b-PS-b-PtBA 聚丙烯酸三丁酯-聚乙二醇-聚丙烯酸叔丁酯
PEG-b-PS-b-PAA
PEG-b-PtBA-b-P4VP
PNIPAAm-b-PAA
PNIPAM-b-P4VP 聚异丙基丙烯酰胺-b-聚4-乙烯基吡啶
PCL-b-P4VP 聚己内酯-聚乙烯基吡啶
PtBMA-b-P4VP甲基丙烯酸叔丁酯 -乙烯吡啶
P4VP-b-PS-b-P4VP聚苯乙烯一b一双聚(4-乙烯基吡啶)三嵌段共聚物
PtBS-b-P4VP
Fe3O4-SiO2-P4VP
PAA-b-PS-b-P4VP
PAA-b-P4VP
PtBOS-b-PS-b-P4VP
PS-b-P2VP
P2VP-b-PAA
P2VP-b-PtBA
P2VP-b-PNIPAAm
P2VP-b-PS-b-P2VP
P2VP-PEO
PTEPM-b-P2VP聚(γ-甲基丙烯酰氧基丙基三乙氧基硅烷)-b- 聚(2-乙烯基吡啶)
PDMA-P2VP
PCL-b-P2VP
PFS-b-P2VP
P2VP-b-PMMA
P2VP-b-PtBA
PHIC-b-P2VP
P2VP-Br，P4VP-Br
PtBA-b-P2VP-b-PtBA
PS-b-P2VP-b-PEO聚苯乙烯-b-聚乙烯基吡啶-b-聚氧化乙烯
PS-b-PAA聚苯乙烯-b-聚丙烯酸
PS-b-PNIPAAm聚苯乙烯-b-聚(N-异丙基丙烯酰胺)
PS-b-PMMA聚苯乙烯-b-聚甲基丙烯酸甲酯
PS-BSA聚苯乙烯-牛血清白蛋白
PS-PIB-PS聚苯乙烯-聚异丁烯-聚苯乙烯
PS-PEG-PS
PS-b-PVP聚苯乙烯-b-聚乙烯吡喏烷酮
PS-b-PNIPAM-b-PS 聚苯乙烯-b-聚(N-异丙基丙烯酰胺) -聚苯乙烯
PS-b-PDMA
PS-b-PEO-b-PtBA聚苯乙烯-聚氧乙烯-聚丙烯酸叔丁酯
PS-b-PDMS
PS-b-PtBA
PS-b-PnBA-OH羟基-丙烯酸正丁酯和苯乙烯的两嵌段聚合物
PAA-b-PSt
PAA-b-PNIPAM聚丙烯酸-b聚(N-异丙基丙烯酰胺)
PSt-b-PAA-b-PSt
PS-b-PAA-b-PEG
PAA-Cisplatin
PLLA-PAA-RGD
PMMA-b-PNIPAAm-b-PMMA
PMMA-b-PDMAEMA聚甲基丙烯酸甲酯-b-聚甲基丙烯酸-N,N-二甲氨基乙酯
PMMA-b-PSt
PMMA-b-PBMA
PMMA-b-PnBA-b-PMMA
PMMA-b-PS
PSt-b-PBA-b-PSt
PMMA-b-PBA-b-PMMA 聚甲基丙烯酸甲酯-b聚(丙烯酸丁酯-b-甲基丙烯酸甲酯)
PS-b-PMMA-b-PBMA
PMMA-b-PBA 苯硼酸-b-聚甲基丙烯酸甲酯
PMMA-b-PBPEA-g-PS
PtBA-b-PMMA
PVP-b-PMMA
PLA-b-PMMA聚乳酸-b-聚甲基丙烯酸甲酯
PtBuA-b-PNIPAM聚丙烯酸三丁-b-聚(N-异丙基丙烯酰胺)
PtBuA-b-PMA
PS-b-PtBuA
PS-b-PtBuA-b-PS
PCL-b-PtBuA
PSt-b-PtBuA
PDMS-b-PSt
PEO-b-PDMS聚氧乙烯-b-聚二甲基硅氧烷
POSS-PDMS
chitoshai-g-PDMS
PMAA-PEG-PMAA
PVP-b-PMAA
mPEG-b-PMAA
P4VP-b-PMAA 聚(4-乙烯基吡啶)-b-聚甲基丙烯酸甲酯（PMMA）
PMAA-b-PDMAEMA
上述产品金畔生物均可供应，仅用于科研！
wyf 06.02
静电纺丝-是高分子流体静电雾化的特殊形式 的原理、影响因素介绍
磁性四氧化三铁聚己内酯(PCL)和聚丙烯腈(PAN)静电纺丝纤维膜
二氧化碳-环氧丙烷共聚物电纺纤维膜
壬苯醇醚聚ε-己内酯电纺纤维膜
CTAB/NaSal/PVA纳米纤维膜
胶原改性聚羟基乙 酸-聚乳酸共聚物(PLGA)静电纺纳米纤维支架
聚乳酸/纳米羟基磷灰石纳米纤维支架
聚己内酯/明胶(PCL/GE)电纺纳米纤维支架
PLGA/β-TCP纳米纤维支架
SF/COL -PLCL丝素-胶原-聚乳酸-聚己内酯静电纺丝三维纳米支架
SF/COL -PLLA丝素-胶原-聚左旋乳酸静电纺丝三维纳米支架
壳聚糖-人源重组胶原蛋白静电纺丝纳米纤维支架
PGS/PLLA聚癸二酸丙三醇酯-左旋聚乳酸静电纺丝纳米纤维支架
聚甲基丙烯酸甲酯PMMA静电纺丝纳米纤维支架
人牙周膜成纤维细胞接聚乳酸/聚己内酯纳米静电纺丝纤维支架
雪旺细胞-聚己内酯—壳聚糖静电纺丝纳米纤维支架
雪旺细胞-聚乳酸—羟基乙酸—壳聚糖静电纺丝纳米纤维支架
聚乙烯醇/硫酸软骨素静电纺丝纤维支架
丝素(SF)-骨形态形成蛋白(BMP-2)-羟基磷灰石(nHAP)电纺丝纤维支架
明质酸钠(SH)-聚乙烯醇(PVA)电纺丝纤维支架
左旋聚乳酸/氧化石墨烯(PLLA/GO)静电纺丝纳米纤维毡
MWNTs多壁碳纳米管/丝素/聚酰胺静电纺丝纳米纤维毡
柞蚕丝素/左旋聚乳酸(TSF/PLLA)静电纺丝纳米纤维毡
尼龙6(PA6)/聚氧化乙烯(PE0)静电纺丝纳米纤维毡
纳米银-聚丙烯腈静电纺丝纳米纤维毡
乳链菌肽Nisin/壳聚糖/聚乳酸静电纺丝纳米纤维毡
TiO2/PVP静电纺丝纳米纤维网
壳聚糖(CS)氧化石墨烯(GO)/聚丙烯静电纺丝纳米纤维泡沫
CuO微纳米纤维泡沫
高芳香度的石油沥青质
中低温煤焦油沥青质
十二烷基苯磺酸(DBSA)沥青质甲苯溶液
十二烷基苯酚(DP)沥青质甲苯溶液
十二醇沥青质甲苯溶液
石油沥青质缔合体
