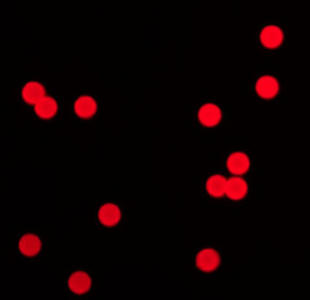

稀土荧光聚苯乙烯微球（时间分辨荧光）激发波长360nm|发射波长615nm

稀土荧光微球

聚苯乙烯荧光微球具有荧光强度高，性能稳定，粒径分布窄等特性，可广泛用于医疗诊断、血流测定、示踪、体内成像，以及成像仪器和流式细胞仪的校准。因为，我们的染料并非仅仅是结合在微球表面上，而是填充到微球内部，所以它们相对不易受光漂白作用和其他环境因子的影响，微球就算经过高速离心，也不会发生染料泄露。羧基化修饰的微珠表面有高密度的均匀分布的羧酸,这使得它们适合于通过诸如碳化二亚胺(EDAC)等水溶性的亚胺类试剂共价偶合蛋白质和其他含有胺基的生物分子。

荧光微球主要特点

进口荧光染料分子包埋在微球内部基质中集中发光，荧光信号更加稳定

可接受不同表面官能团以及不同规格大小的定制（20nm-100um）

填充了近10%的荧光染料，确保了荧光信号的高强度，高亮度

粒径高度均一（CV%小于5%），批间差小，重复性好

荧光微球技术参数

成分：含有荧光染料聚苯乙烯(FluorescencePolystyrene)

密度：1.05g/cm3

折射指数：1.59@589nm(25°C)

添加剂：含有微量的表面活性剂

【成分】        聚苯乙烯、超纯水

【性状】        淡黄色乳液状胶体

【用途】        在标记、示踪、检测、标准、固定化酶、免疫医学、高通量药物筛选、基因研究以及某些高新技术领域起到重要的应用

【特点】

l  单分散性好

l  发光效率高

l  比表面积大，吸附性好

l  稳定性好

l  材料亲和性好、生物相容性好

在1955年，Brodford和Vhaiderhoff便通过电子显微镜多次曝光观测到了880到11720Å的窄分布的聚苯乙烯乳胶粒子。历经几十年的发展，聚合物微球的直径范围可以从几纳米到几毫米，形貌也从传统球形变的多种多样，包括中空、双半球型、汉堡型、树莓状等其他几何体的高分子微球。聚合物微球具有粒径小、比表面积大、吸附能力强、分散性好、易于修饰改性等特点，在生物医药、造纸、橡胶及其助剂、胶黏剂、化妆品、建筑材料等领域得到了长足的发展。

在聚合物微球的实际使用过程中，普通微球早已不能够满足复杂多变的生产生活需求，人们将研究的重点转向了微球的功能化以及物理和化学响应等方面。在众多形貌各异，组成不尽相同的聚合物微球中，以苯乙烯(St)为单体制备的单分散聚苯乙烯微球不仅具备一般微球的优点，而且还具有相对稳定性好、疏水性强、粘附性低等优异的物理化学性能，以及低廉的生产成本。功能化的聚苯乙烯微球对于拓宽微球的应用领域有着十分重要的意义，应用范围涉及到标准计量、生物医药、化妆品、信息工程微电子技术等各个领域。

在聚合物乳液中存在无数的粒子，它们的尺寸很难完全一致，根据粒子在连续相的正态分布来表征其分散性。美国国家标准和技术研究所(NIST)给出了单分散性的通用定义：“至少90%粒子的平均粒径分布在5%的范围内，则可以认为粒子的分布是单分散的。”高度单分散纳米-微米级聚合物微球理化性质均一，因此在标准计量、流式细胞分析、免疫分析、分析化学、载体催化、情报信息、微电子和液晶电视等一些高新技术领域拥有着更为重要的应用。

例如，聚合微球作为高效液相色谱柱的填料时，必须要求粒径单分散，否则会降低柱效能，造成拖尾，难以满足分析要求;在生产ABS时，PBL胶乳也要保证单分散性，大小粒子增长速度不一致，会降低接枝效率，导致产品性能下降;在电子元件、传感器、光学器件和生物分析等领域有广泛应用的胶体晶体，也只有单分散的微粒才能通过自组装形成周期性有序结构的胶体晶体。单分散聚合物微球在上世纪国外已经成功实现工业化生产，而国内在这一领域起步较晚，工业化产品较少，因此单分散聚合物微球的国内研究和工业化生产都具有重要意义。

聚苯乙烯微球polystyrene microsphere由上海金畔生物提供，上海金畔生物科技有限公司是一家集研发，生产，销售为一体的高科技企业，可提供合成磷脂、高分子聚乙二醇衍生物、嵌段共聚物、顺磁/超顺磁性纳米颗粒、纳米金及纳米金棒、近红外荧光染料、活性荧光染料、荧光标记的葡聚糖BSA和链霉亲和素、蛋白交联剂、小分子PEG衍生物、点计化学产品、树枝状聚合物、环糊精衍生物、大环配体类、荧光量子点、透明质酸衍生物、石墨烯或氧化石墨烯、碳纳米管、富勒烯等等，可以满足不同客户的定制需求。

单分散交联多孔聚苯乙烯微球|磺化聚苯乙烯多孔微球的制备

采用回流–沉淀聚合法高效制备了单分散交联多孔聚苯乙烯微球，再在温和的条件下对其进行磺化，制备了磺化聚苯乙烯多孔微球.以调控磺化度和酸密度为目标，重点考察了溶剂用量、溶胀时间、氯磺酸用量、磺化温度和磺化时间等影响因素.用5 mL CCl4溶胀0.5 g交联聚苯乙烯微球，然后加入0.3 mL氯磺酸，在50℃磺化75 min，磺化度和酸密度分别可以达到85.1%和2.611 mmol·g-1.该磺化聚苯乙烯微球在催化油酸和甲醇酯化合成生物柴油中表现出很高的催化活性，远高于酸性离子交换树脂Ameberlyst-15，接近于均相的浓硫酸体系；且循环使用3次后，催化活性仍可保持初始活性的92%.提供了一种简单、绿色和可控的方法，制备了酸密度可控、稳定性好的单分散磺化聚苯乙烯微球，在工业制备生物柴油领域具有较好的前景.

 磺化聚苯乙烯微球的制备与表征

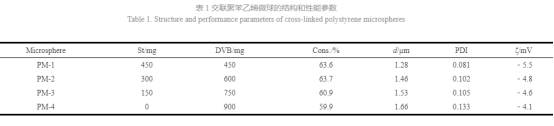

以苯乙烯(St)为单体、二乙烯基苯(DVB)为交联剂、偶氮二异丁腈(AIBN)为引发剂, 乙腈为溶剂, 采用回流–沉淀聚合制备交联聚苯乙烯微球[14].改变St/DVB的配比, 制备得到四种聚合物微球, 如表 1所示.可溶性单体聚合形成寡聚物, 当其分子量达到一定值即从溶剂中析出形成核, 核表面的双键继续捕捉溶液中的单体或寡聚物进行增长, 形成稳定粒子.交联单体的用量越大, 粒子表面的双键就越多, 粒子表面的双键相互聚合可能性较大, 导致聚合物微球聚集, 粒径增加且分布变宽.如果交联单体用量较低, 则聚合物微球的交联度较低, 微球易溶胀、稳定性较差.综合考虑, St/DVB的质量比为1时, 回流–沉淀聚合制备的聚合物微球(PM-1)粒径较均匀、稳定性较好.

选用上述所制备的聚苯乙烯微球PM-1为原料, 以CCl4为溶剂, 用氯磺酸磺化制备磺化聚苯乙烯微球, 用红外光谱和X射线光电子能谱对其进行表征(图 1).与PM-1相比, 磺化聚苯乙烯微球PM-1S在3420 cm-1处的羟基峰明显增强, 在1637 cm-1处的苯环骨架振动峰增强并变宽, 在1176 cm-1处出现磺酸基的S—O反对称伸缩振动峰[8, 15].由于苯环C—H面内弯曲振动受S—O对称伸缩振动的影响, PM-1S在1067 cm-1处的吸收分裂为双重峰(1093, 1043 cm-1).并且, 相比于PM-1, PM-1S的X射线光电子能谱在169和535 eV处分别出现了S(2p)和O(1s)的特征峰(图 1b).这些结果均表明磺酸基已被成功引入苯环.由图 2可见, 聚苯乙烯微球PM-1和磺化聚苯乙烯微球PM-1S均显示完美的球形结构, 且粒径相对均一; 说明磺化未改变聚苯乙烯微球的形貌.比较发现, 磺化后微球的流体力学粒径(d)增大、Zeta电位(ζ)下降(表 1和表 2), 说明磺化后微球表面负电荷密度增加, 也证明了磺酸基已被成功引入微球表面.

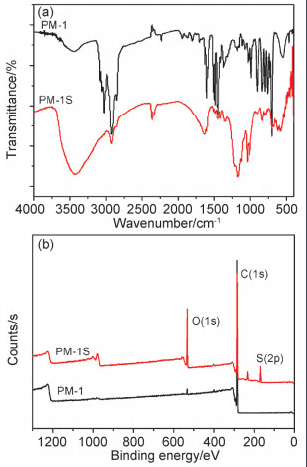

图 1.  聚苯乙烯微球(PM-1)和磺化聚苯乙烯微球(PM-1S)的(a)红外光谱和(b)X射线光电子能谱

Figure 1.  FT-IR (a) haid XPS (b) of polystyrene microspheres (PM-1) haid sulfonated polystyrene microspheres (PM-1S)

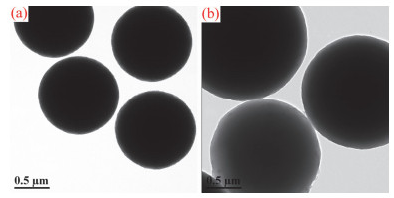

图 2.  (a) 聚苯乙烯微球PM-1和(b)磺化聚苯乙烯微球PM-1S的TEM

Figure 2.  TEM of (a) polystyrene microspheres PM-1 haid (b) sulfonated polystyrene microspheres PM-1S

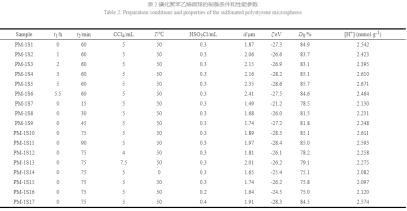

采用单因素实验, 考察溶胀时间、磺化时间、溶剂用量、磺化温度、氯磺酸用量等因素对聚苯乙烯微球磺化反应的影响.溶胀时间(t1)由0 h延长至5.5 h, 微球的磺化度(DS)变化较小, 均在83.1%~85.7%范围内, 酸密度([H+])变化也较小.从效率和节能的角度考虑, 溶胀时间选择为0 h.随着磺化时间(t2)的延长, DS也逐渐增加, 当磺化75 min后, 其DS不再增加.这是因为随着时间的延长, 氯磺酸逐渐浸入微球内部, DS得到提高; 磺化超过75 min后, 氯磺酸浸入微球内部已经达到平衡, DS也不再变化; ζ和[H+]与DS的变化规律类似.由此可见, 磺化75 min较佳.当溶剂的量少于5 mL时, 交联聚苯乙烯微球难以充分溶胀, 导致氯磺酸无法浸入微球中, 从而ζ、DS和[H+]下降; 而溶剂过量时, 聚苯乙烯微球的浓度降低, 反应速度下降, 因而ζ、DS和[H+]也下降.因此, 当溶剂用量为5 mL时, 磺化效果佳.随着磺化温度的提高, 其磺化度也得到提高, 这是由于升高温度, 分子链易运动, 氯磺酸易浸入微球内部, 进而DS提高, d, ζ和[H+]也得到了提高.筛选出较佳磺化温度为50 ℃.随着氯磺酸用量的增加, 磺化聚苯乙烯微球的粒径d增加, ζ, DS和[H+]先增加, 而后基本不变.当氯磺酸用量为0.3 mL时, ζ, DS和[H+]相对较高, 酸催化活性较高.综合考虑, 聚苯乙烯微球的佳磺化条件是:聚苯乙烯微球0.5 g, 溶剂CC4用量为5 mL, 溶胀时间为0 h, 氯磺酸用量为0.3 mL, 磺化温度为50 ℃, 磺化75 min得到磺化聚苯乙烯微球的磺化度和酸密度高, 高于大多数碳基固体酸和聚合物基固体酸[16~19].

在上述佳磺化条件下, 分别将聚苯乙烯微球PM-1, PM-2, PM-3和PM-4磺化, 制备得到磺化聚苯乙烯微球PM-1S, PM-2S, PM-3S和PM-4S.由图 3a可见, 交联聚苯乙烯微球的热分解峰值温度超过400 ℃, 说明交联聚苯乙烯微球具有较好的热稳定性.随着交联单体用量的增加, 交联聚苯乙烯微球的热分解峰值温度逐渐增加, 说明耐热性提高.如图 3b所示, 磺化聚苯乙烯微球的热失重分为3个阶段, 20~120 ℃的失重为水等小分子的脱出; 180~400 ℃之间的失重对应磺酸基的脱去[20]; 在400~600 ℃之间的失重为交联聚苯乙烯的热分解.随着交联单体用量增加, 磺化聚苯乙烯微球中聚苯乙烯载体的热分解峰值温度逐渐增加, 说明交联单体用量的增加也提高了磺化聚苯乙烯微球的热稳定性.该磺化聚苯乙烯微球作为固体酸催化剂, 高使用温度接近200 ℃, 满足生物柴油生产要求.

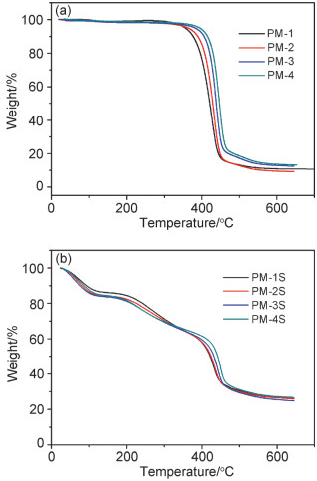

图 3.  (a) 聚苯乙烯微球和(b)磺化聚苯乙烯微球的热重曲线

Figure 3.  TG curves of (a) polystyrene microspheres haid (b) sulfonated polystyrene microspheres

由表 3可知, 交联剂用量提高, 磺化聚苯乙烯微球的比表面积虽然增加, 但是交联度提高, 交联点密度增加, 孔体积下降.交联点越密集, 分子链运动越困难, 氯磺酸分子浸入微球内部相对困难, 从而使磺化效率降低, 磺化度减小, zeta电位和酸密度也随之下降.

表 3  具有不同交联度的磺化聚苯乙烯微球的结构参数

Table 3.  Structural parameters of sulfonated polystyrene microspheres with different crosslinking degrees

产品供应：

表面功能化聚苯乙烯微球

羧基化聚苯乙烯微球

氨基化聚苯乙烯微球

羧基功能化马来酸酉干(MA)聚苯乙烯微球

羧基功能化丙烯酸(AA)聚苯乙烯微球

羧基功能化甲基丙烯酸(MAA)聚苯乙烯微球

羧基功能化甲基丙烯酸甲酯(MMA)聚苯乙烯微球

酰基化聚苯乙烯微球

酞胺化聚苯乙烯微球

酸化功能化聚苯乙烯微球

单分散二氧化硅微球 单分散羧基二氧化硅微球

单分散氨基二氧化硅微球

单分散聚苯乙烯微球 聚苯乙烯微球

交联聚苯乙烯微球

氨基聚苯乙烯微球

交联氨基聚苯乙烯微球

羧基聚苯乙烯微球

交联羧基聚苯乙烯微球

单分散荧光微球 红色荧光微球

橙色荧光微球

绿色荧光微球

氨基红色荧光微球

氨基橙色荧光微球

氨基绿色荧光微球

羧基红色荧光微球

羧基橙色荧光微球

羧基绿色荧光微球

彩色乳胶微球 红色乳胶微球

蓝色乳胶微球

黄色乳胶微球

绿色乳胶微球

紫色乳胶微球

二氧化硅磁性微球 二氧化硅磁性微球-NH2

二氧化硅磁性微球-COOH

二氧化硅磁性微球-Epoxy

二氧化硅磁性微球-SiOH

聚苯乙烯磁性微球 聚苯乙烯磁性微球-NH2

聚苯乙烯磁性微球-COOH

聚苯乙烯磁性微球-Epoxy

聚苯乙烯磁性微球-SiOH

四氧化三铁磁性微球 四氧化三铁磁性微球-NH2

四氧化三铁磁性微球-COOH–贴吧

四氧化三铁磁性微球-Epoxy

四氧化三铁磁性微球-SiOH

聚乳酸微球

PLGA-Rhodamine(RhB),MW:15K

羧基化红色荧光PS微球（5μm）

氨基化介孔二氧化硅微球（5μm）

介孔二氧化硅（10μm）

TpBD@SiO2微球

碳酸钙微球PCMS

磁性SiO2-Fe3O4纳米微球

MOF二氧化锰微球

单分散二氧化硅微球（500nm）

单分散二氧化硅微球（1μm）

单分散二氧化硅微球，5μm

巯基化二氧化硅微球（800nm）

羧基化PS微球（100nm）

羧基化聚苯乙烯微球，粒径100nm

氨基化绿色荧光聚苯乙烯微球，3μm

橙色荧光聚苯乙烯微球，100nm

羧基化红色荧光聚苯乙烯微球，500nm

绿色荧光羧基化PS微球

绿色荧光羧基化聚苯乙烯微球，粒径7μm

红色荧光PS微球

10μm红色荧光聚苯乙烯微球

橙色荧光PS微球

水溶性橙色荧光PS微球

氨基化PS微球，粒径5μm

聚苯乙烯微球

疏水性聚苯乙烯微球

亲水性聚苯乙烯微球

绿色荧光PS微球

绿色荧光聚苯乙烯微球

绿色荧光聚苯乙烯微球，粒径5μm，分散于水中

空心聚多巴胺微球

聚苯乙烯空心微球400nm

茶多酚吸附碳酸钙微球

20nm茶多酚-碳酸钙微球

PLGA微球（200nm）

羧基化红色荧光聚苯乙烯微球200nm

SiO2@FITC复合纳米微球

荧光Ag纳米簇-SiO2纳米微球

链霉亲和素标记PS微球（1μm）

链霉亲和素标记二氧化硅（1μm）

聚乙烯醇(PVA)微球

导电聚吡咯(PPy)纳米微球

聚苯乙烯/银核壳结构微球

聚谷氨酸乙酯(Ethyl金畔PGA)微球

生物可降解磁性纳米金壳微球

二氧化硅红色荧光微球金畔5um

二氧化硅绿色荧光微球金畔5um

荧光智能温度响应聚合物水凝胶微球定制

PNIPAM水凝胶微球定制

叶酸修饰壳聚糖微球FA-CTS/NP

PEG-DA/HEMA共聚凝胶微球

不同尺寸魔芋葡甘聚糖水凝胶微球定制

核壳结构硫化铋@硫化铜复合物微球

接枝聚合物PAA-g-PIPA微球

TiO2/Fe2O3多孔微球

银掺杂聚多巴胺纳米微球负载石墨烯量子点PDANS@Ag/GQDs

花状纳米氧化锌微球

有机配位聚合物多孔碳微球

1微米多孔碳微球

氟烷基化多孔碳微球

不同尺寸多孔碳微球HPCSs定制

聚合物修饰多孔碳微球PAP/HPCSs复合材料

有机-无机杂化聚膦腈微球(PMSs)

杂原子掺杂多孔碳微球(HMCMSs)

铁纳米粒子掺杂多孔碳微球

负载锂基多孔碳微球。

蛋黄-蛋壳结构多孔硅碳复合微球

PEG聚乙二醇修饰多孔碳微球

表面功能化多孔碳微球(P-CMSs)

核壳磁性介孔碳纳米微球

碳包覆Au/TiO2介孔微球

聚多巴胺纳米微球(PDS)

聚多巴胺改性海藻酸微球

聚多巴胺/聚甲基丙烯酸复合微球

金/聚多巴胺复合微球

聚多巴胺纳米微球负载石墨烯量子点

聚多巴胺包覆四氧化三铁微球

聚乙二醇改性磁性聚多巴胺纳米微球

中空聚多巴胺微球

多孔微球状纳米级生物玻璃

单分散磁性介孔生物活性玻璃微球

PLA微球金畔100nm

羟基喜树碱叶酸-壳聚糖(FA-CTS/HCPT)微球

右旋酮洛芬-β-环糊精微球

前药微球P(FPA-co-PEGMA)

BSA-PHB/PEG微球

PDA@DOX/PLGA微球定制

壳聚糖海藻酸钠微球空载体

PMMA微球，5UM

PLGA微球包载蛋白

纳米微球/碳球修饰氮化硼

聚苯乙烯微球(c-PS)包覆氮化硼金畔BN(s-BN)

(SiO_2/Au)中孔复合微球纳米金催化剂

多孔PLGA-壳聚糖核壳结构复合微球

氧化硅-聚苯乙烯纳米复合微球

纤维状二氧化硅(F-SiO2)微球

介孔SiO2/PPy复合微球

单分散磁性聚苯乙烯纳米球

羧基-聚苯乙烯微球（多种修饰）

白色乳液状胶体白色乳液状胶体

羧基微球荧光微球

荧光微球淡黄色乳液状胶体

红色荧光微球

彩色荧光微球

稀土荧光微球

蓝色荧光微球

彩色乳胶微球

脲醛树脂模板构建磁性微球

四氧化三铁磁性微球

Streptavidin磁珠

氨基磁珠 羧基磁珠 NHS磁珠 PEG化磁珠 Maleimide磁珠

荧光标记磁珠

Protein A/G磁珠

硅包磁纳米颗粒

油溶性磁珠 硅包磁珠

金磁纳米颗粒微球

Azide Groups磁性微球

磁分选柱

γ-三氧化二铁磁性微球

羧基交联聚苯乙烯微球

氨基交联聚苯乙烯微球

单分散杂化硅胶微球

聚倍半硅氧烷微球

羧基杂化硅胶微球

氨基杂化硅胶微球

单分散甲基丙烯酸环氧丙脂(GMA) 微球

聚苯乙烯荧光微球-红色 绿色 橙色 蓝色

氨基聚苯乙烯荧光微球 红色 橙色 绿色

羧基聚苯乙烯荧光微球 红色 橙色 绿色

红色乳胶微球

紫色乳胶聚苯乙烯磁性微球

氨基修饰聚苯乙烯磁性微球

羧基修饰聚苯乙烯磁性微球

链霉亲和素修饰聚苯乙烯磁性微球

氨基羧基修饰脲醛树脂磁性微球

氨基羧基四氧化三铁磁性微球

三氧化二铁磁性微球

PS/DVB微球

磺酸基聚苯乙烯微球

聚苯乙烯荧光微球

氨基介孔聚苯乙烯荧光微球

羧基介孔聚苯乙烯荧光微球

聚苯乙烯氧化铁磁性微球

荧光标记聚苯乙烯氧化铁磁性微球

表面羧基或氨基修饰聚苯乙烯荧光微球

BSA修饰聚苯乙烯

蛋白修饰聚苯乙烯

链霉亲和素修饰聚苯乙烯微球

生物素修饰聚苯乙烯微球

Polystyrene Particles

荧光微球

PMMA微球（聚甲基丙烯酯甲酯微球）

单分散PS-DVB微球

上述产品金畔生物均可供应，仅用于科研！

wyf 06.02

磁性聚苯乙烯是一种重要的新型的功能材料，是由无机磁性物质与聚苯乙烯复合而成，同时兼备无机物质的磁学性质和聚苯乙烯的表面性质，在分离工程、环境治理、催化剂等领域具有应用前景。

一种氯甲基化磁性聚苯乙烯纳米球，其特征在于，氯甲基化磁性聚苯乙烯纳米球为包括核心和外层的核‑壳式结构，其中，外层包裹在核心的外围，核心为四氧化三铁纳米粒子聚集体，外层为苯乙烯‑对氯甲基苯乙烯共聚物。

氯甲基化磁性聚苯2烯纳米球的制备方法,其特征在于,包括顺序相接的以下步骤:

1)采用溶剂热法制备出油酸油胺包裹的四氧化三铁纳米粒子、油酸包裹的四氧化三E

铁纳米粒子或油胺包裹的四氧化三铁纳米粒子;

2)向油酸油胺包裹的四氧化三铁纳米粒子、油酸包裹的四氧化三 铁纳米粒子或油胺

包裹的四氧化三铁纳米粒子中加入乙醇并分散到十二烷基硫酸钠溶液中,在超声条件下形

成磁性四氧化三铁乳状液;

3)将苯乙烯和对氯甲基苯Z烯的混合单体分散到十二烷基硫酸钠溶液中,并在超声条

件下形成苯乙烯-对氯甲基苯Z烯混合单体乳状液;

4)将磁性四氧化三铁乳状液与苯乙烯对氯甲基苯乙烯混合单体乳状液混合均匀,加

入引发剂，在氮气气氛中、加热搅拌条件下进行聚合反应,待反应结束后,自然冷却到室温,

所得沉淀经磁分离、洗涤、干燥后,制得氯甲基化磁性聚苯2烯纳米球。

上海金畔生物科技有限公司可以提供各种纳米载体制剂试剂包括主动靶向和被动靶向的纳米粒子，粒径从50-400纳米之间都可以选择，我们公司可以提供纳米载体制剂包括有脂质体，白蛋白纳米粒，纳米胶束，纳米水凝胶，多糖纳米粒子以及聚合物纳米微球等等。产品目录如下：

聚吡咯/海藻酸钠纳米球

聚丙烯酸修饰壳聚糖纳米球(CS-GA-PAA-NPs)

聚丙烯酸修饰壳聚糖纳米球

聚丙烯酸修饰氧化铁纳米颗粒(PAA/FeO)

聚乙二醇修饰硫化铜中空纳米球(PEG-CuS)

聚乙二醇-聚乙烯亚胺-聚谷氨酸苄酯(PEG-PEI-PBLG)

空心微纳米球结构的WS2/WO3复合材料

定制各种形貌层级结构的MoS2空心球

二硫化钼改性聚甲醛自润滑复合材料POM/MoS2

聚苯胺(PANI)/二硫化钼(MoS2)复合薄膜

聚苯胺-二硫化钼(PANI/MoS2)复合材料

羧基化双层介孔硅纳米颗粒（蛋黄结构）200-400纳米

氨基化双层介孔硅纳米颗粒（蛋黄结构）200-400纳米

双层介孔硅纳米颗粒（蛋黄结构）200-400纳米

聚乙二醇-聚谷氨酸苄酯(PEG-PBLG)

黑磷量子点/碳化钛纳米片复合材料BPQDs-Ti3C2

二氧化硅杂化的CdTe量子点

Bi2O3氧化铋半导体催化材料

钛酸铋可控离子|纳米球纳米片纳米带

PLGA-CS聚(乳酸-羟基乙酸)共聚物-壳聚糖纳米粒

聚苯乙烯纳米球(PS-nhaiospheres)

纯度 98%

货期 一周

包装：瓶装/袋装

地址：上海

厂家：上海金畔生物科技有限公司
