产品名称：羟基化黑磷量子点(BPQDs)

纯度：98%

包装：mg级和g级

货期： 一周

地址：上海

厂家：上海金畔生物科技有限公司

一种羟基化黑磷量子点水基溶液的制备方法和应用。具体包括以下步骤：

(1)将醇类有机溶剂加入黑磷中，经球磨、离心分离取上清液；

(2)将步骤(1)所得上清液离心分离或旋转蒸发后，向所得沉淀物中加入水或醇水混合物，得到羟基化黑磷量子点水基溶液。

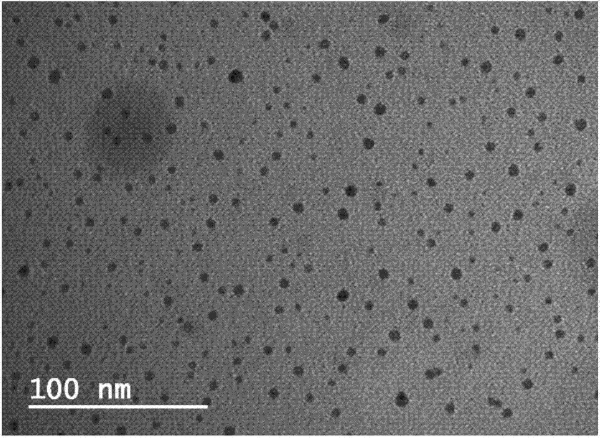

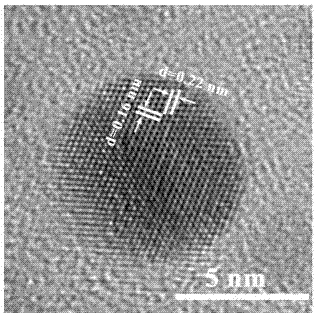

图1为羟基化黑磷量子点的TEM照片

小结：羟基化黑磷量子点水溶液具有超低的摩擦系数和高抗磨性；能应用于制备薄膜晶体管材料、电池的负极材料、柔性显示材料、LED材料、光开关材料、生物传感器材料、光动力治疗试剂或光热治疗试剂、水基润滑液。羟基化黑磷量子点水溶液具有超低的摩擦系数和高抗磨性，稳定摩擦系数≤0.01，小摩擦系数可达到0.0017。

量子点定制产品目录：

羧基修饰碳量子点

碲化锌修饰掺铜硒化锌量子点

Cu离子掺杂的ZnSe量子点(quhaitumdots,QDs)

锰掺杂硫化锌量子点

ZnS量子点修饰石墨烯纳米复合材料

溶菌酶修饰的CdTe量子点

透明质酸修饰AgInS2/ZnS量子点

CLV3十二肽修饰CdTe量子点

巯基聚乙二醇(mPEG-SH)修饰CdTe量子点

氯元素修饰碳量子点

聚多巴胺修饰碳量子点

巯基乙醇修饰CdTe量子点

CdSe量子点(CdSe-QDs)修饰聚乳酸纳米粒(PLA-NPs)

聚己基噻吩/硒化镉量子点

巯基丙酸(2MPA)修饰的CdS、ZnS量子点

巯基丙酸(MPA)修饰的CdS、ZnS量子点

3-巯基丁酸(3MBA)修饰的CdS、ZnS量子点

2-甲基丁酸(MMBA)修饰的CdS、ZnS量子点

叶酸修饰AgInS量子点

壳聚糖修饰ZnO量子点

多色巯基修饰ZnS量子点

厂家：上海金畔生物科技有限公司

二维黑磷纳米材料及零维的黑磷量子点(BPQD)，通常是经过物理或化学方法由块体黑磷剥离而成，因此制备高质量的黑磷单晶就显得尤为重要。而液相剥离法则是制备低维黑磷最常用的方法，遗憾的是其选用的溶剂存在毒性、沸点高的缺点，不利于规模化生产。

黑磷量子点本身易氧化的特点一定程度限制了其应用空间，较长的制备时间则降低了其结晶度并产生结构缺陷。通过优化后的矿化法，获得了结晶度良好的黑磷单晶，采用微波辅助液相剥离法，制备高质量的黑磷量子点。

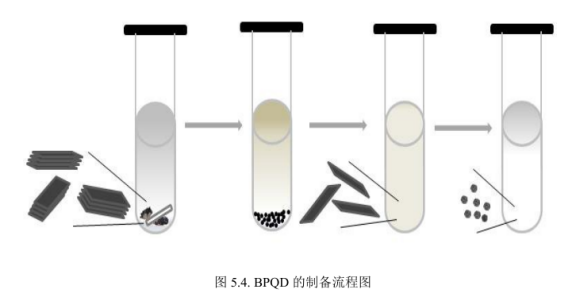

实验选用廉价低毒且易挥发的乙醇作为有机溶剂制备了黑磷量子点(BPQD)。图5.4显示了微波辅助液相剥离法制备黑磷量子点(BPQD)的实验过程。该制备工艺可分为两步微波过程，具体包括：第一个微波过程(MW-1)和在第二个微波过程(MW-2)。

在实验中，第一个微波过程(MW-1)减弱了相邻BP层之间的范德华吸引力相互作用。乙醇分子在微波能量作用下插入黑磷层间。在第二个微波过程中(MW-2)，插层的溶剂吸收热量后汽化，蒸汽所产生的爆破力大于层间范德华力。在微波合成仪中的磁力搅拌棒的作用下范德华力将进一步削弱，首先剥离成黑磷纳米片。随着实验时间延长，第二个微波过程会进一步促进黑磷纳米片裂解，进而形成BPQDs。黑磷纳米片表面出现了更多的量子点，如图5.5(b)所示。“MW-2”的微波时间进一步延长至20分钟时，黑磷纳米片开始破碎，黑磷量子点得以裂解出来，如图5.5(f)所示。在图5.5(g)中还观察到，当“MW-2”的微波时间延长至30分钟时，可得到大量尺寸均匀的黑磷量子点分散于溶液当中。

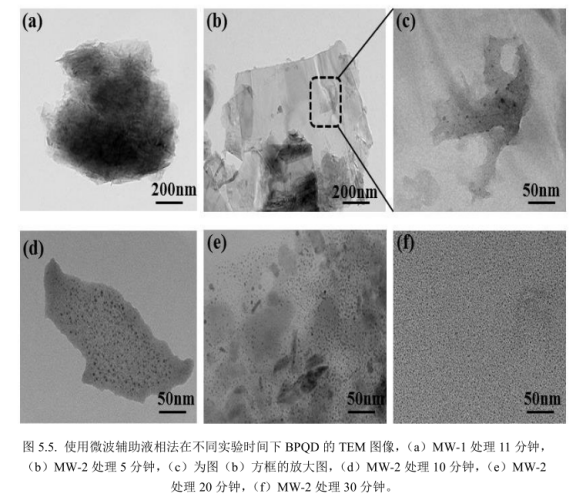

通过观测不同实验条件下黑磷的形貌演变过程。可以看出随着时间的延长，黑磷纳米片尺寸逐渐减小。首先在“MW-1”阶段微波处理11分钟，此过程将促进乙醇分子充分插层进黑磷层间，如图5.5(a)所示，此时样品为相对较厚的黑磷片。其后在“MW-1”的基础上引入“MW-2”，如图5.5(b)所示，当“MW-2”处理5分钟时，由于温度超过乙醇沸点，其层间乙醇溶剂分子汽化，蒸汽所产生的爆破力将有效破坏范德华力，使黑磷减薄。图5.5(c)为图5.5(b)方框区域的放大照片，可观察到其上已有较小的黑磷量子点(BPQD)出现。随着“MW-2”阶段的微波时间延长至10分钟，

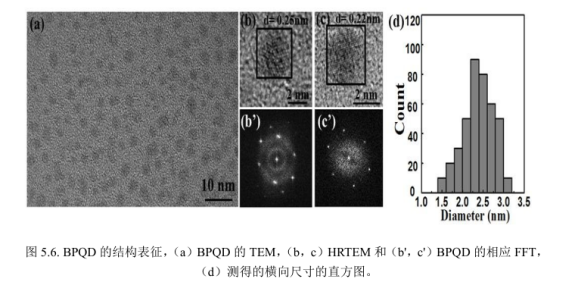

图5.6(a)显示了由微波辅助液相法制备的黑磷量子点的透射电子显微镜图像。可以看到，黑磷量子点呈圆形，在溶剂中分布均匀。在高分辨率透射电镜中，可以看出单个黑磷量子点晶格条纹也非常清晰，如图5.6(b)、(c)所示，测算后可得其晶格间距分别为0.25nm和0.22nm。图5.6(b)、(c)为对应的快速傅里叶变换图样，清晰的斑点再一次证明，通过该制备工艺所获得的黑磷量子点保持原有的晶体特性，拥有较高的结晶度。图5.6(d)为黑磷量子点晶粒直径直方图，可知其平均直径为2.5nm。

小结：采用矿化法制备了高质量的黑磷单晶，利用微波辅助液相法在乙醇中高效地制备出高品质的黑磷量子点。该制备工艺由于采用高质量黑磷单晶为原料，其制备所需时间较短、实验条件温和，可有效抑制BPQDs氧化并保持其原始结晶度，所得黑磷量子点分散良好，结晶较高，有利于进一步分析和应用。制备出的BPQDs具有良好的稳定性，其平均尺寸为2.5nm，高度为2.19nm，对应于1-4层黑磷量子点。相较于块体黑磷单晶，BPQDs的三个拉曼特征峰均伴有减弱及红移现象。对紫外到近红外光谱均有良好的吸收，使其在光电器件等方面具有应用潜力。我们可以提供叶酸、PEG、人血清白蛋白HSA、红细胞膜修饰黑磷量子点的定制服务，具体产品详细请咨询我们。

关于黑磷量子点(BPQD)的定制产品目录：

碳量子点修饰黑磷量子点

黑磷量子点/石墨相氮化碳(BP@g-C3N4)复合材料

红细胞膜负载黑磷量子点(BPQD-EMNVs)

铁离子配位黑磷量子点Fe@BPQDs

万古霉素修饰黑磷量子点(BPQDs)

PEG修饰黑磷量子点

黑磷烯量子点修饰石墨烯薄膜

人血清白蛋白修饰黑磷量子点(HSA/BPQDs)

二氧化钛/黑磷量子点复合材料(TiO2/BPQDs)

石墨烯负载黑磷量子点

黑磷量子点修饰氧化石墨烯rGO@BPQDs

黑磷量子点掺杂纳米氧化锌复合材料(BPQDs@ZnO)

聚乙二醇包载黑磷量子点

黑磷量子点/碳化钛(BPQDs/Ti3C2)纳米片复合材料

锌掺杂黑磷量子点(ZnBPQDs)

聚乳酸-羟基乙酸负载黑磷量子点(PLGA/BPQDs)

BPQDs黑磷量子点包覆PMMA纳米纤维

黑磷量子点掺杂ZnO纳米粒子(BPQDs@Zn O)

羟基化黑磷量子点

厂家：上海金畔生物科技有限公司

黑磷是一种新型的直接带隙二维材料，其带隙可从0.3eV(本体状态)到1.5eV(单层)通过层数进行调节，因此能够吸收从可见光到通讯用红外线范围波长的光，加之其较高的载流子迁移率(厚度为10nm时可高达1000cm2˙v-1˙s-1)和较高的通断比(104)，其在半导体领域、光电以及光热等领域显示出极大的潜在优势。

在实际应用中，黑磷需要被剥离成单层、少层或者多层黑磷(即磷烯)才能发挥其优异的光电和光热性能。目前，大多数研究报道都是基于二维黑磷纳米片或者黑磷量子点，暂未见任何关于黑磷气凝胶的研究报道。而二维黑磷纳米片和黑磷量子点多以粉末或者溶液的形式存在，这导致这些黑磷材料在使用后将无法回收再利用。此外，二维黑磷纳米片和黑磷量子点的稳定性问题依然是一个极其重要的研究课题。然而，如果黑磷能够形成三维结构，诸如凝胶/气凝胶、海绵状结构等，不仅能够解决黑磷的稳定性问题，而且能够充分发掘黑磷的潜在应用，诸如在染料敏化太阳能电池、锂离子电池、铝离子电池、水处理、半导体、光电、光热、医学等领域中的应用。因此，开发一种基于黑磷的气凝胶显得非常重要。

鉴于此，我们一方面提供了一种石墨烯/黑磷量子点/含磷离子液体复合气凝胶，该复合气凝胶具有高弹性、高回复性和高导电性，且具有十分优异的稳定性，其丰富了黑磷的产品形式，拓展了黑磷的应用范围。

提供了一种石墨烯/黑磷量子点/含磷离子液体复合气凝胶，包括石墨烯三维骨架、以及负载在所述石墨烯三维骨架上的黑磷量子点和含磷离子液体，其中所述黑磷量子点被所述含磷离子液体包裹，所述石墨烯/黑磷量子点/含磷离子液体复合气凝胶具有三维多孔网状结构。

石墨烯/黑磷量子点/含磷离子液体复合气凝胶的制备方法，包括以下步骤：

 步骤(1)将含有黑磷量子点和含磷离子液体的溶液与氧化石墨烯水溶液、以及还原剂混合搅拌均匀，得到混合溶液；

步骤(2)将所述混合溶液在无氧条件下进行75-100℃水浴加热，反应1-3小时，反应结束后，得到石墨烯/黑磷量子点/含磷离子液体复合湿凝胶；

 步骤(3)将所述石墨烯/黑磷量子点/含磷离子液体复合湿凝胶依次采用亲水性有机溶剂和去离子水除去多余的还原剂，然后进行冷冻干燥，得到石墨烯/黑磷量子点/含磷离子液体复合气凝胶。

上海金畔生物科技有限公司可以提供的无机功能化材料包括有零维，一维，二维，三维等不同维度的材料，具体有MAX相陶瓷材料，黑磷材料，钙钛矿材料，金属硫化物，二维纳米材料， MOF材料，铋基材料，我们可以在这些材料上做各种改性和生物修饰

锰原子掺杂锯齿型黑磷纳米带

铁原子掺杂锯齿型黑磷纳米带

钴原子掺杂锯齿型黑磷纳米带

镍原子掺杂锯齿型黑磷纳米带

铜原子掺杂锯齿型黑磷纳米带

锌原子掺杂锯齿型黑磷纳米带

铬原子掺杂锯齿型黑磷纳米带

黑磷纳米颗粒BPNPs

黑磷纳米颗粒表面包裹介孔二氧化硅

DNA修饰二维黑磷光电化学电极

金纳米粒子-黑磷异质结

靶向光热黑磷纳米制剂

黑磷相超薄铋纳米片

Ni2P/MBP复合材料

黑磷纳米片/聚(3-己基噻吩)复合物(BP/P3HT)

类磷烯结构的少层黑磷纳米片(FL-BP NSs)

黑磷纳米金复合材料

空心纳米颗粒二氧化钛/黑磷烯光热催化剂

单层黑磷烯,寡层黑磷烯和纳米黑磷片

氨基配体表面修饰黑磷纳米材料

金-黑磷复合纳米材料(BP-PEI/Au)

多孔石墨烯功能化黑磷纳米材料

黑磷/聚膦腈复合纳米材料

单晶黑磷纳米线

红磷/黑磷异质结-Mxene纳米电催化剂

硅锗黑磷烯PIN异质结太阳能电池

黑磷烯/氧化石墨烯薄膜

单层或多层黑磷薄膜

少层黑磷薄膜

n型重掺杂黑磷烯薄膜

p型重掺杂黑磷烯薄膜

硒掺杂黑磷薄膜场效应晶体管

黑磷烯/氧化石墨烯双介质层

黑磷烯改性遮光PET薄膜

硅栅石墨烯/黑磷晶体管

锌基配体黑磷(ZnL2-BPs)

经芳香族化合物修饰黑磷

经钛配体修饰黑磷

靶向铱(III)配合物修饰黑磷复合物

羟基修饰黑磷材料

硼化物修饰黑磷

二维层状黑磷修饰透明导电聚合物

黑磷/金属有机框架修饰的氮化碳膜复合材料

表面修饰疏水配体的黑磷纳米颗粒

二硫化锡-黑磷复合材料

圆球状钒酸铋/黑磷复合光催化剂

铂药/黑磷复合物

黑磷烯-聚苯胺复合物

二硫化钼-黑磷烯复合材料

腰果酚/黑磷烯复合树脂漆

黑磷/二氧化锰复合纳米材料

二维黑磷/二氧化钛复合光催化剂

多异质结二氧化钛-钒酸铋-黑磷/红磷复合膜

黑磷作为万众瞩目的新兴二维材料，有着优异的光电性能，其带隙可调，对光的响应可扩展到红外区，在光电子、催化、储能等方面存在巨大的潜在应用。另外，当黑磷的尺寸减小到量子级别时，黑磷量子点(BPQD)将具有良好的紫外-可见吸收性能和优异的光热性能。但是黑磷存在容易被氧和水降解的缺点。  本发明尝试将黑磷量子点与硫铟锌复合来克服两者的缺陷，获得新型光催化剂，得到的硫铟锌/黑磷量子点的稳定性大大提升，电子空穴分离效率提高，从而提高了载流子传输速率，具有较好的光催化分解水性能。其光催化机理为：在光照条件下，硫铟锌产生光生电子-空穴对，空穴被牺牲剂捕获，而电子转移到黑磷量子点上从而进行还原反应，从而提高了电子空穴的分离效率，提高其光催化性能。

一种硫铟锌/黑磷量子点的制备方法，包括如下步骤：

将硫铟锌超声分散于有机溶剂中，加入黑磷量子点有机溶剂分散液，搅拌，离心，洗涤，干燥，研磨即得所述硫铟锌/黑磷量子点；所述黑磷量子点和硫铟锌的质量比为1～4:1000。

上海金畔生物提供黑磷纳米片(BPNSs)、黑磷烯纳米带(PNR)、黑磷量子点(BPQDs)、黑磷纳米颗粒BPNPs、黑磷纳米管、黑磷薄膜、黑磷晶体、黑磷纳米条阵列等等产品

黑磷/二氧化钛复合光催化剂

黑磷光纤复合结构

石墨烯功能化黑磷复合材料

多异质结二氧化钛–钒酸铋–黑磷/红磷复合膜

黑磷/聚氨酯复合物

黑磷硫化铟锌复合可见光催化剂

黑磷/PLGA复合物

黑磷–偶氮苯复合物

黑磷烯石墨烯复合材料空心微球

黑磷/氯化血红素复合材料

黑磷碳纳米管复合材料

黑磷烯碳纳米管复合材料

黑磷/聚乙烯亚胺/半导体氧化物复合材料

聚磷酸铵–黑磷阻燃PET聚酯

可见光响应型铂/黑磷/氧缺陷钨酸铋复合材料

黑磷烯氯化血红素修饰电极

分散性好的黑磷@聚多巴胺纳米诊疗剂

聚酰胺原位聚合包覆黑磷阻燃剂

黑磷–壳聚糖水凝胶体系

黑磷@二氧化钛负载贵金属复合材料

黑磷基滤膜

黑磷–活化石墨烯异质结构复合材料载钯(Pd/AG-BP)

负载有上转换@黑磷的脂质体

钛配体修饰黑磷

聚氨酯/黑磷纳米复合材料

低维黑磷材料

硫掺杂黑磷

二维材料黑磷砷气体传感器

包有黑磷的微针

黑磷脑靶向纳米载体

钙钛矿/黑磷低维复合纳米材料

黑磷基光敏水凝胶

PEG包裹BP@Cu在表面修饰整联素蛋白的靶向多肽

黑磷/氧化石墨烯的海藻酸钙水凝胶过滤膜

黑磷金纳米粒子复合物

琼脂糖水凝胶载黑磷纳米薄片

二维黑磷/碳纳米管聚合物纳米复合材料

块状黑磷晶体

银离子修饰黑磷

BP@PDA-Ce6&TPP-NSs纳米复合物

聚多巴胺包裹黑磷纳米片共价连接二氢卟吩e6（Ce6）和三苯基膦（TPP）

BP-PEG-Sgc8-DOX

CN/rGO@BPQDs

FeOCl@PB@PDA@BPQDs

锰离子螯合的FeOCI@PB@PDA@BPQDs纳米复合材料

BPQDs/Ti3C2@TiO2

BPQDs@ss-Fe3O4@C

rGO@BPQDs

多孔网状g-C3N4/r GO@BPQDs

黑磷量子点掺杂的ZnO纳米粒子(BPQDs@ZnO)

BP-PEG-Sgc8-DOX

二硫化钼作为重要的过渡族金属硫化物，具有六方晶系层状结构的特点，其分子层内通过很强的化学键结合，并且层与层之间通过弱的范德华力相结合，这使其在低剪切应力下就能发生层间滑移，以此被广泛用于润滑领域。因此，二硫化钼润滑添加剂在减少摩擦、显著提高防载性能和性能方面具有重要作用。

近年来，一种新型的二维材料黑磷(bp)因其特殊的二维结构和热力学稳定性而受到国内外研究者的广泛关注。目前，还没有纳米二硫化钼/黑磷纳米片复合材料在润滑有添加剂领域的应用。

本发明提出一种纳米二硫化钼/黑磷纳米片复合润滑油添加剂的制备方法，改善现有的传统润滑油添加剂的不足。按以下方法进行制备，具体步骤为：

 (1)黑磷纳米片的制备  将5-10份黑磷粉末置于20000-30000份n-甲基吡咯烷酮溶剂中，在冷水浴中超声8-10h,超声后先在3000-5000rpm转速下离心20-30min,取上清液以7000-9000rpm转速下离心20-30min，再取上清液以10000-12000rpm转速下离心20-30min，取沉淀，在真空环境下40～60℃下干燥，得到黑磷纳米片；

(2)前驱体溶液的制备  将5-8份钼酸铵和5-8份硫化钠分散在1000-2000份去离子水水中得到反应液，将3-5份的黑磷纳米片加入到反应液中，超声0.5-1h后得到前驱体溶液。

(3)纳米二硫化钼/黑磷纳米片复合润滑油添加剂的制备  将前驱体溶液倒入反应釜中，向反应釜中加入100-300份水合肼溶液，进行溶剂热反应，反应时间18-20h，反应温度为180-210℃，反应完成且样品自然冷却后以10000-12000rpm转速下离心5-10min，取沉淀，在真空环境下40-60℃干燥，得到纳米二硫化钼-黑磷烯复合材料，将其分散到基础油中，得到纳米二硫化钼/黑磷纳米片复合润滑油添加剂。

上海金畔生物提供黑磷纳米片(BPNSs)、黑磷烯纳米带(PNR)、黑磷量子点(BPQDs)、黑磷纳米颗粒BPNPs 、黑磷纳米管、黑磷薄膜、黑磷晶体、黑磷纳米条阵列等等产品

黑磷相超薄铋纳米片改性复合膜

黑磷烯改性蚕丝蛋白/明胶纳米纤维膜

黑磷纳米片负载壳聚糖水凝胶

铜纳米颗粒/黑磷纳米片复合材料

石墨烯/黑磷纳米片/含氮离子液体复合气凝胶

二硫化钼纳米片负载黑磷纳米片

纤维素/黑磷纳米片复合水凝胶

黑磷-活化石墨烯异质结负载氮化镍颗粒

银簇纳米氧化物复合物负载二维黑磷纳米片

黑磷纳米片/硫化铜纳米粒子的纳米复合物

黑磷/钨酸铋纳米复合材料

二维纳米黑磷功能化修饰改性聚乳酸纳米纤维支架

金纳米粒子修饰黑磷纳米片(BP/Au)

负载Au纳米颗粒的BP纳米片（BP/Au）的混维杂化材料

钨酸铋纳米片修饰黑磷纳米片

二碳化三钛/二氧化钛/黑磷纳米片复合光催化剂

黑磷纳米片/麦芽糖基-β-环糊精修饰玻碳电极

黑磷负载单原子催化剂

黑磷烯掺杂金属有机框架ZIF-8/BP纳米复合材料

黑磷烯掺杂金属有机框架BPQDs@ZIF-67

硒掺杂黑磷纳米片

碳、氧、硫掺杂二维黑磷

阳离子聚合物-聚丙烯胺盐酸盐(PAH)修饰黑磷

机金属框架MOF包覆二维黑磷纳米片(BPNSs)

黑磷纳米片有机溶剂分散液

聚苯胺修饰黑磷纳米片

叶酸修饰黑磷量子点/黑磷纳米片 FA-BPNPs

半琥珀酸胆固醇修饰黑磷量子点/黑磷纳米片 CHEMS-BPNPs

苯基修饰黑磷量子点/黑磷纳米片 Phenyl-BPNPs

磷酸修饰黑磷量子点/黑磷纳米片 acid-BPNSs

五氟苯酚修饰黑磷量子点/黑磷纳米片 PFP-BPNSs

苯甲醛修饰黑磷量子点/黑磷纳米片 Benzaldehyde-BPNSs

甲磺酸酯修饰黑磷量子点/黑磷纳米片 Mesylate-BPNSs

磷酸三苯酯修饰黑磷量子点/黑磷纳米片 TPP-BPNSs

多巴胺修饰黑磷量子点/黑磷纳米片 Dopamine-BPNSs

二茂铁修饰黑磷量子点/黑磷纳米片 Ferrocene-BPNSs

甘草次酸修饰黑磷量子点/黑磷纳米片 GA-BPNSs

环糊精修饰黑磷量子点/黑磷纳米片 CD-BPNSs

大环配体DOTA/NOTA修饰黑磷纳米片/黑磷量子点

四甲基罗丹明修饰黑磷纳米片/黑磷量子点 TRITC-BPQDs

异硫氰基荧光素修饰黑磷纳米片/黑磷纳米颗粒 FITC-BPNSs

一种用于光催化降解染料废水的黑磷纳米片层的制备方法，该方法具体包括以下步骤：  　　(1)多层黑磷的制备：将除去表面氧化层的赤磷置于研钵中研磨0.5-1h，得到多层黑磷前驱体，之后将多层黑磷前驱体在转速为400-600r/min下机械球磨24-48h，即得到多层黑磷;  　(2)黑磷纳米片层的制备：将多层黑磷与表面活性剂一起加入至水中，进行一次超声后，得到混合溶液，将混合溶液进行一次离心后，收集上层清液，得到黑磷纳米片层前驱体，将黑磷纳米片层前驱体加入至水中，搅拌均匀后进行二次超声，之后进行二次离心，得到固体沉淀，将该固体沉淀干燥后，即得到所述的黑磷纳米片层。

步骤(1)所述的除去表面氧化层的赤磷的制备方法为：将赤磷与水一起加入至水热釜中，在190-210℃下反应10-15h，反应结束后，取出固体，干燥后即得到除去表面氧化层的赤磷。通过在水热釜中对赤磷进行高温热蒸，以除去赤磷表面的氧化层。  　　

在制备除去表面氧化层的赤磷过程中，每1mL水中加入0.1-0.2g赤磷。  　

步骤(1)所述的机械球磨过程中，同时充入氩气进行保护，防止多层黑磷前驱体被氧化。  　步骤(2)中，所述的表面活性剂的质量为多层黑磷质量的2.5-5%。  　　

步骤(2)中，所述的一次超声过程中，超声波的频率为35-45KHz，超声时间为1.5-2.5h;所述的二次超声过程中，超声波的频率为35-45KHz，超声时间为0.5-1.5h。  　　

步骤(2)中，所述的一次离心过程中，离心机转速为8000-12000r/min，离心时间为8-12min;所述的二次离心过程中，离心机转速为4000-6000r/min，离心时间为3-8min。  　　

步骤(2)所述的搅拌过程中，搅拌机转速为400-600r/min，搅拌时间优选为3-25min，使黑磷纳米片层前驱体均匀分散于水中。  　　

步骤(2)中，所述的表面活性剂包括CTAB、SDS、PVP、P123、SDBS、Brij30、TritonX100或Tween80中的一种或多种。其中，CTAB为十六烷基三甲基溴化铵，SDS为十二烷基硫酸钠，PVP为聚乙烯吡咯烷酮，P123为聚环氧乙烷-聚环氧丙烷-聚环氧乙烷三嵌段共聚物，SDBS为十二烷基苯磺酸钠，Brij30为聚氧乙烯月桂醚，TritonX100为聚乙二醇辛基苯基醚，Tween80为失水山梨醇单油酸酯聚氧乙烯醚。

上海金畔生物供应黑磷纳米材料的相关定制产品，产品如下：

黑磷烯量子点石墨烯纳米片三维复合材料

黑磷相超薄铋纳米片改性复合膜

黑磷烯改性蚕丝蛋白/明胶纳米纤维膜

黑磷纳米片负载壳聚糖水凝胶

铜纳米颗粒/黑磷纳米片复合材料

石墨烯/黑磷纳米片/含氮离子液体复合气凝胶

二硫化钼纳米片负载黑磷纳米片(MoS2/BPNSs)

纤维素/黑磷纳米片复合水凝胶

黑磷–活化石墨烯异质结负载氮化镍颗粒

磷酸化纤维素纳米纤维/黑磷量子点

银簇纳米氧化物复合物负载二维黑磷纳米片

黑磷纳米片/硫化铜纳米粒子的纳米复合物(CuS/BPNSs)

季胺化壳聚糖修饰黑磷纳米片(TMC-BPNSs)

聚多巴胺修饰黑磷纳米片BP@PDA

黑磷纳米片负载阿霉素(BPNSs/DOX)

黑磷纳米片BPNSs多功能纳米药物载体

卤化黑磷纳米片

二碳化三钛/二氧化钛/黑磷纳米片复合光催化剂

黑磷纳米片/麦芽糖基–β–环糊精修饰玻碳电极

黑磷负载单原子催化剂

黑磷烯掺杂金属有机框架ZIF-8/BP纳米复合材料

黑磷烯掺杂金属有机框架BPQDs@ZIF-67

硒掺杂黑磷纳米片

碳掺杂二维黑磷

氧掺杂二维黑磷

硫掺杂二维黑磷

聚丙烯胺盐酸盐修饰黑磷(PAH/BP)

机金属框架MOF包覆二维黑磷纳米片(BPNSs)

黑磷纳米片有机溶剂分散液

聚苯胺修饰黑磷纳米片(PANI/BPNSs)

黑磷烯聚苯胺复合物(PANI/BPNSs)

锌配位黑磷纳米片ZnBPNSs

维纳米黑磷功能化修饰改性的聚乳酸纳米纤维支架

黑磷纳米片/金纳米粒子复合材料(AuNP/BPNSs)

四氧化三钴纳米粒子/黑磷纳米片复合材料(Co3O4/BPNSs)

一种人血清白蛋白修饰黑磷量子点的制备方法，包括以下步骤：

(1)将黑磷量子点均匀分散到水中，得到黑磷量子点水溶液；

(2)将人血清白蛋白水溶液加入到步骤(1)中得到的黑磷量子点水溶液中，搅拌、离心、取沉淀，得到人血清白蛋白修饰的黑磷量子点。

步骤(1)中所述的黑磷量子点优选为通过如下方法制备得到：将黑磷粉末加入到有机溶剂中进行超声处理，然后在冰浴条件下将超声处理后获得的黑磷溶液用超声波进行清洗，得到黑磷量子点。

步骤(2)中所述的搅拌的条件为：100～500转/分钟搅拌24小时以上；优选为：室温条件下、200转/分钟搅拌24小时。

步骤(2)中所述的离心的条件为：12000rpm离心20分钟。

本发明获得的人血清白蛋白修饰黑磷量子点具有CIK细胞治疗增敏特性，能有效调节CIK免疫细胞分泌免疫细胞因子，实现增敏CIK细胞抑制肿瘤细胞增殖；同时具有放射性增敏特性，实现了协同X射线抑制肿瘤生长。可同时作为新型免疫治疗以及放射性治疗的增敏剂进行开发，推动了临床抗肿瘤新药的发展。

金畔供应黑磷量子点相关产品：

聚乙二醇PEG修饰黑磷量子点(PEG-BPQDs)

石墨烯/黑磷量子点/含磷离子液体复合气凝胶

磷酸化纤维素纳米纤维/黑磷量子点复合阻燃薄膜

石墨烯/黑磷量子点/含磷离子液体复合气凝胶

石墨烯/黑磷量子点/含氮离子液体复合气凝胶

黑磷烯量子点修饰石墨烯薄膜

黑磷量子点掺杂氧化锌纳米棒(BPQDs/ZnO NRs)

红细胞膜囊泡负载黑磷量子点(BPQD-EMNVs)

黑磷烯量子点–石墨烯纳米片三维复合材料

人血清白蛋白修饰黑磷量子点(HSA-BPQDs)

石墨烯/黑磷量子点/含硫离子液体复合气凝胶

万古霉素修饰黑磷量子点抗菌剂

黑磷量子点修饰还原氧化石墨烯(rGO@BPQDs)

癌细胞膜囊泡负载黑磷量子点(BPQD-CCNVs)

黑磷量子点/碳化钛纳米片复合材料(BPQDs/Ti3C2)

碳量子点修饰黑磷量子点纳米粒子材料

万古霉素修饰黑磷量子点抗菌剂

二氧化钛/黑磷量子点复合材料

羟基化黑磷量子点水基溶液

零维黑磷量子点/一维管状氮化碳复合光催化剂

黑磷量子点/凹凸棒纳米复合材料

硫铟锌/黑磷量子点

黑磷量子点/铂杂化介孔二氧化硅纳米颗粒

石墨烯/黑磷量子点/含硫离子液体复合气凝胶

PLGA掺杂黑磷量子点BPQD

黑磷量子点负载镍催化剂

石墨烯/黑磷量子点/含磷离子液体复合气凝胶

带隙可调的黑磷量子点光催化剂

黑磷量子点光敏剂

黑磷烯量子点–石墨烯纳米片三维复合材料

黑磷改性聚酰亚胺复合材料(PAA/BPQD)

磷烯（Phosphorene）又称黑磷烯或二维黑磷，是一种从黑磷剥离出来的有序磷原子构成的、单原子层的、有直接带隙的二维半导体材料。磷烯在场效应晶体管、光电子器件、自旋电子学、气体传感器及太阳能电池等方面有着的广阔的应用前景。

磷烯，即具有二维结构的单层或少层黑磷。与石墨烯类似，磷烯初也是通过基于透明胶带的机械剥离法获得的，但是这种方法过于低效且制备出的磷烯质量较差。而要想实现二维黑磷的进一步研究与应用，制备出高质量磷烯是关键。

因此，科研人员进行了大量的实验来制备磷烯，现已发展出两类主流方法，自上而下法与自下而上法。自上而下法是通过物理或者化学的手段来打破黑磷层间的范德华力，从而获得一定层数的磷烯，例如机械剥离法(图1a)、液相剥离法(图1b)、电化学剥离法(图1c)等。自下而上法是通过化学的方法直接合成出预期尺寸与厚度的磷烯，例如化学气相沉积法(图1d)、脉冲激光沉积法、气相生长法等。

1.机械剥离法：

机械剥离法是通过对层状材料施加机械力从而将其薄层材料分离出来的方法，该法较为广泛地应用于实验室制备薄层材料，例如制备石墨烯和二硫化钼。机械剥离法所需实验条件较为简单，但是这种方法耗时且产量低，制备出的晶体尺寸不易控制，无法可控地制备出长度合适的黑磷烯，难以用于工业生产，只适用于实验室制备黑磷烯以满足测试的需求。并且黑磷纳米片在大气环境下不能稳定存在，需要在无水无氧的条件下制备，否则会立即反应消失。

传统的机械剥离法利用胶带撕扯进行剥离， 效率低， 密度小， 且剥离的黑磷片表面残留胶的痕迹。 我们用改进的微机械剥离法 ， 通过技术优化自动沉积薄黑磷片后， 采用特殊胶带剥离薄黑磷片， 通过多次操作将黑磷裂解， 大大增加了磷烯制作的产量和降低了污染片。 相对于传统的机械剥离， 提高了效率。

我们研究了一种大规模制备双层结构黑磷的方法， 该方法包括如下步骤:（1）将白磷或红磷在6-8 Kbar压力、 温度600-8000℃、 反应至少1 min。（2） 将步骤（1） 所得物置于乙醇水溶液中浸泡4-6 h。（3） 用超声波处理至少10 min， 超声波功率为70-80 W。

2.液相剥离法

液相剥离的原理是当化学溶剂的表面能与二维材料相匹配时，溶剂与二维材料之间的相互作用可以平衡剥离该材料所需的能量， 使得通过超声就可把块体材料剥离成片层材料。 采用这种方法已经成功制得了多层甚至单层的石墨烯和二硫化钼等。液相剥离法制备原子层黑磷具有产量较高、设备要求低等优势，同时有机试剂的存在可减缓其降解，但所得产品尺寸小且有机溶剂难以去除。

上海金畔生物提供黑磷的各种纳米材料（黑磷纳米片、黑磷烯纳米带(PNR)、黑磷量子点(BPQDs)、黑磷纳米颗粒BPNPs、黑磷纳米管 黑磷纳米线、黑磷薄膜、黑磷晶体 黑磷纳米条阵列）

CY5-PEG修饰黑磷纳米片/黑磷纳米颗粒 CY5-BPNSs

CY5.5-PEG修饰黑磷量子点/黑磷纳米片 CY5.5-BPNSs

CY7-PEG修饰黑磷量子点/黑磷纳米片 CY7-BPQDs

CY7.5-PEG修饰黑磷量子点/黑磷纳米片 CY7.5-BPQDs

罗丹明B修饰黑磷量子点/黑磷纳米片RB-BPNSs

吲哚菁绿修饰黑磷量子点/黑磷纳米片ICG-BPNSs

香豆素修饰黑磷纳米片/黑磷量子点 Comarin-BPNSs

氟化硼二吡咯修饰黑磷纳米片/黑磷量子点 Bodipy-BPNSs

血卟啉单甲醚修饰黑磷纳米片/黑磷量子点 HMME-BPNSs

二硬脂酰基磷脂酰乙醇胺修饰黑磷纳米片/黑磷量子点 DSPE-BPQDs

二棕榈酰基磷脂酰乙醇胺修饰黑磷纳米片/黑磷量子点 DPPE-BPQDs

胆固醇修饰黑磷纳米片/黑磷量子点 Cholesterol-BPQDs

牛血清白蛋白聚乙二醇修饰黑磷纳米颗粒/黑磷纳米片 BSA-BPNPs

人血清白蛋白聚乙二醇修饰黑磷纳米颗粒/黑磷纳米片 HAS-BPNPs

转铁蛋白修饰黑磷量子点/黑磷纳米颗粒 TF-BPQDs

小麦胚凝集素修饰黑磷量子点/黑磷纳米颗粒 WGA-BPQDs

链霉亲和素修饰黑磷量子点/黑磷纳米颗粒 Streptavidins-BPQDs

肝素修饰黑磷量子点/黑磷纳米颗粒 Heparin-BPQDs

刀豆球蛋白修饰黑磷量子点/黑磷纳米颗粒 Conchaiavalin-PEG-DBCOA-BPQDs

过氧化氢酶修饰黑磷纳米颗粒/黑磷纳米片 Catalase-BPNPs

胰岛素修饰黑磷纳米颗粒/黑磷纳米片 Insulin-BPNPs

络蛋白修饰黑磷纳米颗粒/黑磷纳米片 Casein-BPNPs

卵清蛋白修饰黑磷纳米颗粒/黑磷纳米片 Ovalbumin-BPNPs

凝集素修饰黑磷纳米颗粒/黑磷纳米片 Lectins-BPNPs

葡聚糖修饰黑磷纳米颗粒/黑磷纳米片 Dextrhai-BPNPs

海藻酸钠修饰黑磷量子点/黑磷纳米颗粒 alginate-BPQDs

壳聚糖修饰黑磷量子点/黑磷纳米颗粒 Cs-BPQDs

半乳糖聚乙二醇修饰黑磷纳米颗粒/黑磷纳米片 galactose-PEG-BPNSs

黑磷纳米片负载银簇纳米复合物

黑磷纳米片石墨烯复合薄膜

黑磷纳米片抗肿瘤化合物的复合材料

介孔二氧化硅包覆黑磷纳米片

黑磷量子点/碳化钛纳米片复合材料

黑磷烯量子点石墨烯纳米片三维复合材料

钙元素掺杂改性二维黑磷纳米片

黑磷相超薄铋纳米片改性复合膜

黑磷烯改性蚕丝蛋白/明胶纳米纤维膜

黑磷纳米片负载银簇纳米复合物

黑磷纳米片负载壳聚糖水凝胶

黑磷负载氮化钨纳米片光催化剂

铜纳米颗粒/黑磷纳米片复合材料

石墨烯/黑磷纳米片/含氮离子液体复合气凝胶

二硫化钼纳米片负载黑磷纳米片

纤维素/黑磷纳米片复合水凝胶

黑磷-活化石墨烯异质结负载氮化镍颗粒

银簇纳米氧化物复合物负载二维黑磷纳米片

黑磷负载氮化钨纳米片光催化剂

黑磷纳米片/硫化铜纳米粒子的纳米复合物

黑磷纳米片负载银簇纳米复合物

黑磷/钨酸铋纳米复合材料

二维纳米黑磷功能化修饰改性的聚乳酸纳米纤维支架

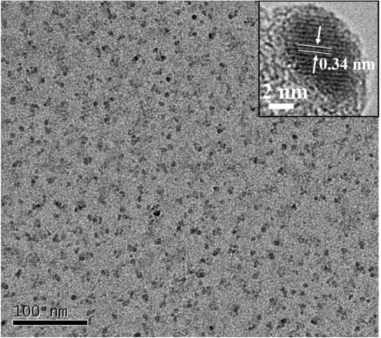

黑磷量子点（Black phosphorus quhaitum dots，BP QDs） 由于具有独特的光电特

性、良好的生物相容性和较快的载流子迁移率等优势，成为目 前有前景的新能源材料之

一。

二氧化钛/黑磷量子点复合材料的制备方法，

（1）将钛酸正丁酯和甘油分别分散于乙醇中 ，再混合搅拌均匀，转移到反应釜中反应，得白色粉末，再将所得到的白色固体粉末于马弗炉中退火，得到二氧化钛微米花；

（2）将步骤（1）得到的二氧化钛微米花与黑磷混合并充分研磨，再将研磨后的混合物加入氮气饱和的水溶液中 ，在冰水浴作用下，再将混合液置于反应釜中水热，离心干燥，得到二氧化钛/黑磷量子点复合材料。

图1是TiO 2 和TiO 2 -BP QDs的扫描电镜照片。

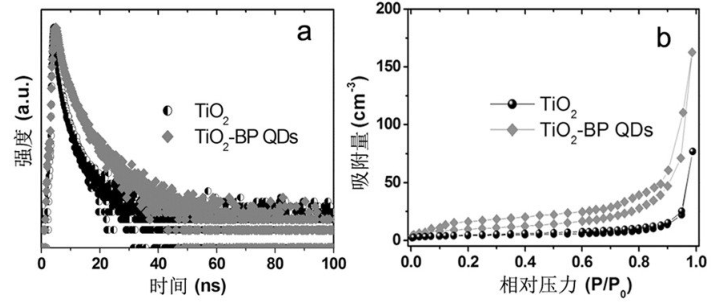

图2是TiO2 和TiO2 -BPQDs的(a) 荧光寿命曲线和 (b) 氮气吸附脱附曲线。

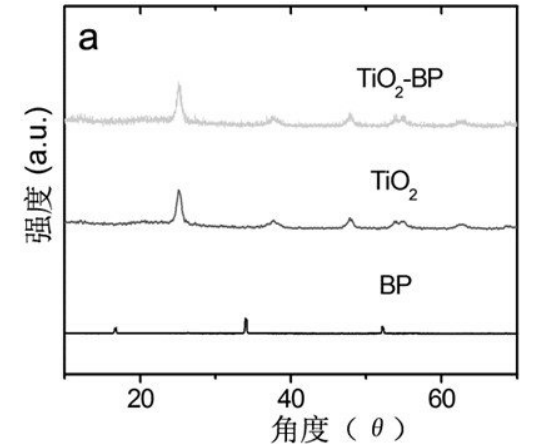

图3是TiO 2 、BP QDs（BP）以及TiO 2 -BP QDs的XRD光谱图。

图4是TiO 2 、BP QDs（BP）以及TiO 2 -BP QDs的吸收光谱图。

上海金畔生物提供各种黑磷相关复合材料的定制服务，现将产品目录展示如下：

羧基功能化黑磷纳米片BP-COOH

钙钛矿/黑磷纳米复合材料ABO3-BP

氮川三乙酸-镍修饰黑磷纳米片复合载药材料NTA-NI-BPNSs

雷替曲塞修饰黑磷纳米片复合载药材料Raltitrexed-BPNSs

甲氨蝶呤修饰黑磷纳米片复合载药材料MTX-BP-BPNSs

阿霉素修饰黑磷纳米片复合载药材料DOX-BPNSs

聚苯硫醚包裹黑磷量子点PPS-BPQDs

聚甲基丙烯酸甲酯包裹黑磷量子点PMMA-BPQDs

聚N-异丙基丙烯酰胺包裹黑磷量子点PNIPAAm-BPQDs

聚丙烯酸包裹黑磷量子点PAA-BPQDs

PNIPAM/CS-BPNSs复合材料

二硫键-聚乙烯亚胺包裹黑磷量子点PLA-SS-PEI-BPQDs

高分子聚合物包裹黑磷量子点(PLGA-BPQDs)

四氟硼酸盐/4-甲氧基重氮苯修饰黑磷纳米片

黑磷量子点/石墨烯氮化碳复合光催化剂(BP/g-C3N4)

Ag-BP二维黑磷纳米片负载纳米银复合材料

黑磷纳米片负载二硫化钼BP-MoS2

介孔二氧化硅包裹黑磷纳米颗粒SiO2-BP

黑磷纳米片修饰硫化铜CuS纳米复合粒子

黑磷碳纳米管/巴基管复合材料

黑磷-金属氧化铕Euo纳米复合材料

BPQDs-CNT黑磷量子点修饰碳纳米管

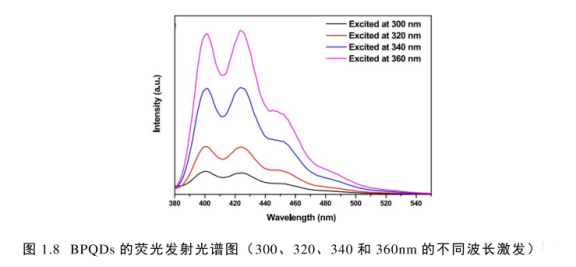

黑磷量子点/碳化钛纳米片复合材料BPQDs-TiC

黑磷量子点掺杂的氧化锌复合纳米粒子BPQDs-ZnO

PLGA/黑磷量子点复合材料

石墨烯/黑磷量子点/含硫离子液体复合气凝胶

BPS-QDs/MIP聚合物

BPS-BPQDs-MIP荧光传感材料

黑磷量子点负载石墨相氮化碳复合材料BPQDs-g-C3N4

黑磷烯量子点修饰的石墨烯薄膜g-BPQDs

负载黑磷量子点的红细胞膜纳米囊泡BPQD-EMNVs

甘露糖Mhaiose修饰黑磷纳米片/量子点

半乳糖Galactse 修饰黑磷纳米片/量子点

壳聚糖Chioshai修饰黑磷量子点/纳米片

葡聚糖Dextrhai修饰黑磷纳米片/量子点

 BPQDs-Bi2O3黑磷量子点修饰氧化铋纳米粒子

黑磷量子点修饰氧化钠纳米粒子BPQDs-NaO

氧化铝纳米粒子掺杂黑磷量子点AlO-BPQDs

氧化铁纳米粒子掺杂黑磷量子点FeO-BPQDs

氧化钾纳米粒子负载掺杂黑磷量子点BPQDs-K2O

黑磷量子点掺杂的氧化锌纳米粒子BPQDs-ZnO

多肽修饰的黑磷量子点BPQD-RGD

叶酸修饰黑磷量子点BPQDs-FA

二苯基环辛炔功能化黑磷量子点DBCO-BPQDs

叠氮功能化黑磷量子点BPQDs-N3

炔基功能化黑磷量子点BPQDs-Alkyne

溴化物功能化黑磷量子点Br-BPQDs

马来酰亚胺功能化黑磷量子点BPQDs-MAL

活化脂修饰黑磷量子点BPQDs-NHS

巯基修饰黑磷量子点BPQDs-SH

羧基修饰黑磷量子点BPQDs-COOH

氨基修饰黑磷量子点BPQDs-NH2

脂质体包裹黑磷量子点liposome-BPQDs

二维MXene/黑磷烯纳米复合材料

BP-Pd黑磷-金属钯纳米复合材料

纳米铈修饰黑磷BP复合材料BP-Ce

纳米钨修饰黑磷复合材料W-BP

纳米铍修饰黑磷复合材料Be-BP

纳米铂修饰黑磷复合材料Pt-BP

纳米钴修饰黑磷BP复合材料Co-BP

黑磷-纳米铜复合材料BP-Cu

黑磷-银纳米复合材料BP-Ag

黑磷-纳米金复合材料BP-AuNP

透明质酸修饰黑磷纳米片HA-BP

纳米金/磁性纳米颗粒修饰黑磷BP纳米片

丙烯酸酯修饰黑磷纳米片BP-ACRL

叶酸修饰黑磷纳米片BP-FA

生物素修饰黑磷二维纳米材料BP-Biotin

马来酰亚胺修饰黑磷纳米片BP-MAL

氨基修饰黑磷纳米片BP-NH2

羧基功能化黑磷纳米片BP-COOH

氮杂苯甲酸修饰的黑磷纳米片f-BPNSs

多肽RVG29修饰黑磷纳米片RVG29-PEG-BP

多肽YIGSR修饰黑磷纳米片YIGSR-PEG-BP

多肽MMPs修饰黑磷纳米片MMPs-PEG-BP

多肽CPP修饰黑磷纳米片CPP-PEG-BP

RGD肽修饰黑磷纳米片GD-PEG-BP

二氢卟吩修饰黑磷纳米片Ce6-peg-BP

氟化硼二吡咯修饰黑磷纳米片BDP-peg-BP

异硫氰基荧光素修饰黑磷纳米片FITC-PEG-BP

菁染料标记的黑磷纳米片Cy5-PEG-BP

四甲基罗丹明聚乙二醇标记黑磷(BP)纳米片TRITC-peg-BP

马来酰亚胺聚乙二醇包裹黑磷纳米材料BP-PEG-MAL

叶酸聚乙二醇包裹黑磷纳米片BP-PEG-FA
