担体分几类?其特点如何?
答：通常分为硅藻土和非硅藻土两大类，每一类又有种种小类。
　　1、硅藻土类型：
　　(1)白色的：表面积小，疏松，质脆，吸附性能小，经适当处理，可分析强极性组分;
　　(2)红色的：有较大的表面积和较好的机械强度，但吸附性较大。
　　2、非硅藻土类型：
　　(1)氟担体：表面惰性好，可用来分析高极性和腐蚀性物质，但装柱不易，柱效率低些。
　　(2)玻璃微球：表面积小，用它做担体柱温可以大大降低，而分离完全且快速。但涂渍困难，柱效低。
　　(3)多孔性高聚物小球：机械强度高，热稳定性好，吸附性低，耐腐蚀，分离效率高，是一种性能优良的新型色谱固定相。
　　(4)炭分子筛：中性，表面积大，强度高，祛寿命长，在微量分析上有无比的优越性。
　　(5)活性炭：可以单独做为固定相。
　　(6)沙：主要用于分离金属。

上海金畔生物提供表面酸洗、碱洗、秞化和硅烷化预处理的硅藻土型和玻璃微球系列担体固定相。活化白色担体、红色担体、碳分子筛（TDX-01）等强吸附剂固定相，活化温度越高，时间越长，分离效果越佳，可250-300度12小时。

担体产品包括101白色担体（规格为40-60目、6 0-80目、80-100目，以下品种均为此规格），101酸洗担体，101酸洗硅烷化担体，102白色担体，102酸洗担体，102酸洗硅烷化担体，6201红色担体，6201酸洗担体，6201酸洗硅烷化担体，6201釉化担体，5A分子筛，13X分子筛，玻璃微球，硅烷化玻璃微球担体等。产品表面纯度高，粒度均匀，无细粉末。机械强度高，不易破碎。极性的酸洗担体和非极性的硅烷化担体适应不同的固定液涂覆。

中文名称:硅藻土担体G

英文名称:DIATOMACEOUS EARTH

CAS号:68855-54-9

分子式:O2Si

分子量:60.084

硅藻土担体G的化学性质： 白色至浅灰色或米色多孔性粉末。干燥品质轻，表观相对密度0.15～0.45，可暂浮于水；相对密度1.9～2.35。大小约25μcm。有强吸水性(可吸水1.5～4.0倍重)。不溶于水、酸类(氢氟酸除外)和稀碱，溶于强碱。

本品分天然粉末、煅烧性粉末、熔融煅烧性粉末和酸洗粉末四种。

硅藻土担体G的用途 ：助滤剂(砂糖精制、葡萄酒、啤酒、饮料等)；与活性炭合用可提高脱色效果和吸附胶质作用。用量视生产需要而定(GB 2760-96规定为食品加工助剂)。

食品中残留量应≤0.5%(日本标准，1998)。主要用作保温材料、化工填料及载

硅藻土担体G的生产方法 ：

天然粉末 由硅藻残骸经空气干燥(<800℃)后分级筛选而得。呈灰色至米色。

煅烧性粉末 由空气干燥并分筛后在高温下(815～982℃)煅烧，再分级而成。呈粉红色至灰白色。

熔融煅烧粉末(白色)经空气干燥并分筛后，在助熔剂(纯碱或其他碱盐)存在下适当熔融煅烧(800～1200℃)后分级而得。

酸性粉末 由上述三种粉末之一进一步经酸洗和水淋后干燥而成。

上海金畔生物供应担体产品目录：

硅藻土型色谱载体A

硅藻土型色谱载体P

硅藻土型色谱载体Q

硅藻土型色谱载体R

硅藻土型色谱载体RA

硅藻土型色谱载体RZ

硅藻土型色谱载体S

硅藻土型色谱载体Z

凝胶渗透色谱担体01

凝胶渗透色谱担体02

硅烷化101白色担体

101硅烷化白色单体（80-100目）

101白色担体（20-40目）

102白色酸洗担体（80-100目）

101白色酸洗担体（80-100目）

6201红色硅烷化酸洗担体（60-80目）

玻璃微球担体体（60-80目）

玻璃球酸洗担体（60-80目）

101硅烷化白色担体（40-60目）

6201红色酸洗担体（40-60目）

201红色担体（60-80目）

玻璃球担体酸洗（60-80目）

102硅烷化担体（40-60目）

聚丙烯酰胺单体标液

丙烯酰胺标液(聚丙烯酰胺担体）

202红色硅烷化担体（60-80目）

102白色硅烷化担体（40-60目）

102白色酸洗担体（40-60目）

玻璃球担体硅烷化（60-80目）

102白色酸洗担体（60-80目）

硅烷化102白色担体

硅烷化104白色担体

硅烷化202红色担体

酸洗201红色担体

白色担体102

酸洗101白色担体

201酸洗红色担体80-100目

201酸洗红色担体40-60目

201酸洗红色担体60-80目

201白色担体 40-60目

上试202酸洗红色担体 60-80目

上试202酸洗红色担体 80-100目

酸洗102白色担体

102酸性白色担体（80-100目）

102白色担体（40-60目）

102白色担体（60-80目）

102白色担体（80-100目）

102硅烷化白色担体（40-60目

102硅烷化白色担体（60-80目

102硅烷化白色担体（80-100目

102酰洗白色担体（40-60目）

102酰洗白色担体（60-80目）

102酰洗白色担体（80-100目）

102白色担体40-60目

102白色担体60-80目

102白色担体80-100目

102白色担体100-120目

102酸洗白色担体40-60目

102酸洗白色担体60-80目

102酸洗白色担体80-100目

硅烷化102白色担体40-60目

硅烷化102白色担体 60-80目

硅烷化102白色担体 80-100目

硅烷化102白色担体60-80目

上海金畔生物供应的担体产品包括101白色担体（规格为40-60目、6 0-80目、80-100目，以下品种均为此规格），101酸洗担体，101酸洗硅烷化担体，102白色担体，102酸洗担体，102酸洗硅烷化担体，6201红色担体，6201酸洗担体，6201酸洗硅烷化担体，6201釉化担体，5A分子筛，13X分子筛，玻璃微球，硅烷化玻璃微球担体等。产品表面纯度高，粒度均匀，无细粉末。机械强度高，不易破碎。极性的酸洗担体和非极性的硅烷化担体适应不同的固定液涂覆。

 低温等离子体惰化色谱担体的装置如图1所示。

操作方法:

把一定量的欲惰化担体置转鼓内(转速约7转/分)，抽真空至1.3Pa,通入选定的气体或气化的单体，控制到所需真空度(66.7~133.3Pa) ，在一定功率(80~190W)的低温等离子体(采用GP06-DLa型高频等离子发生器作电源，以电容耦合放电方式产生等离子体)中处理30分钟。

惰化担体的评价方法：

在色谱分析中，担体的相对保留值( r )和进样量(以峰高h表示)间有如下关系:

r= A/logh+ B .

式中B为常数，A表示相对保留值随峰高变化的程度，r 反应了担体的极性和选择性。我们对不同进样量的r及其1/logh作回归处理，取ros(当1/logh= 0.5时， r以ro.o表示)作评价担体惰性的一一个重要参数，同时也用峰高比，峰宽及峰的对称度作参数。被评价的担体涂3%的角鲨烷。

低温等离子对102硅烷化白色担体的色谱试验

仪器: SC-6 型气相色谱仪,FID。

柱子:经硅烷化处理的1mX3mm(内径)的不锈钢柱。

柱温: 70土1C, 气化温度: 150+1C,FID温度: 100士1C, 载气(N)流速:40ml/min ,记录器电压: 5mV ,纸速8mm/min,色谐标样: 0.5%n-C.Hu, 1.0%n-C.H,OH和CS: (溶剂)，全部为分析纯，

进样量: 0.05~0.5μ1,

担体:1.上海金畔生物提供102硅烷化白色担体(80~100目)以下简称上试102S

      2.上海金畔生物提供102硅烷化白色担体(80~100目)，以下简称102- AW。

我们选用三种气体, CH,,C2F,和IC3Fo,一种混合气体CH4/CF. (1:1体积比)和二种单体n-C;Hso, (CHs) ,SiCl2，在不同功率的低温等离子体中对上试102- AW担体作惰化处理，它们的色谱性能均比处理前有改善(处理前.上试102-AW担体的ros= 10.3,h_csHpoa/h_-CeHt4简写为cs/hcg,为0.011)。惰化效果随选用物质和输入能量而变化，惰化效果以CH,和CH/CF.(1:1)为最好，C.F.和n-C,H.s次之。现举CH。和CH2/CF(1:1)为例，其惰化效果与低温等离子体输入能量的关系示于图2，

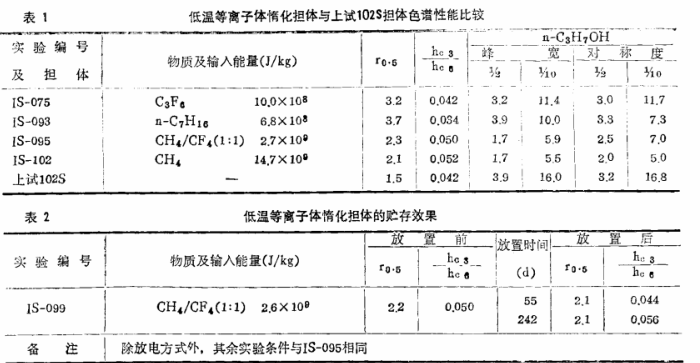

用上列某些物质，在合适的输入能量，经低温等离子体处理过的，上试102-AW担体,其色谱性能接近或超过上试102S担体,结果列于表1从表2可知，经CHs/CF.(:1)低温等离子体惰化的担体，放置八个月后，色谐性能基本不变。除以转鼓内外交替放电代替转鼓内外同时放电外，IS-099试验的 实验条件与IS-095试验相同，两者的惰化效果也相同，证明工艺可以重复。

结论：

在合适的条件下，低温等离子体能有效地惰化色谱硅藻土担体，本研究中，以CH,和CH2/CF. (1:1 体积比)的惰化效果最佳，除相对保留值稍大外，峰高比、峰宽及峰的对称度等参数均优于传统硅烷化方法、能贮存，工艺重复，还可克服硅烷化方法处理时间长、消耗试剂多和污染环境的缺点。

以下是担体相关产品目录

上海金畔生物提供的所有产品仅用于科研，axc.2021.02.01
