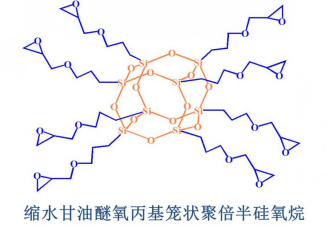

γ-缩水甘油醚氧丙基倍半硅氧烷(EP-POSS)是一种有机、无机杂化的分子尺寸为1.5nm的笼状聚倍半硅氧烷，可用于环氧、聚氨酯、丙烯酸酯体系增强涂层的附着力、抗刮性、耐温性及耐损性，还可用作纳米材料如碳纳米管、纳米二氧化硅的分散剂或助溶剂，增强纳米材料的分散性，其制备方法如下：
步骤一、向装有搅拌器、滴液漏斗和温度计的250mL三口烧瓶中加入200mL异丙醇，4%的四甲基氢氧化铵水溶液13g， 在滴液漏斗中加人200mL二甲苯和60gKH560，然后在搅拌下向反应器中滴加KH560的二甲苯溶液，并于60min内滴加完毕。
步骤二、滴加结束后，在室温下继续搅拌10h,再在80°C水浴中回流反应1h，调节溶液pH值至中性，室温下搅拌0.5~1h,减压蒸馏除去溶剂，并用丙酮溶剂洗涤蒸干3次，在50°C真空烘箱中干燥，得到微黄色黏稠液体，即为终产物γ-缩水甘油醚氧丙基倍半硅氧烷(EP-POSS)。
图2为γ-缩水甘油醚氧丙基倍半硅氧烷(EP-POSS)红外光谱图
图3为γ-缩水甘油醚氧丙基倍半硅氧烷(EP-POSS)的' HNMR谱图
多面体倍半硅氧烷(POSS)的介绍
多面体倍半硅氧烷( polyhedral oligomericsilsesquioxhaie，简称POSS)是以无机硅氧骨架为核心，外围被有机基团所包围的纳米级三维结构体系，分子多为笼形结构。通式为(RSiO1.s)。 (n≥6，R基可为H、烷基、芳基或各种可反应性有机官能团)。其独特的无机内核为材料提供良好的耐热性，外围有机基团可增强与聚合物基体间的相容性，并且由于它在分子水平，上把有机无机组分结合在一起，使得它还具有单一无机物和有机物无法比拟的独特性能。因此POSS可以与多种聚合物配合使用，形成无机-有机杂化的纳米增强聚合物材料，能显著提高聚合物的各项性能，目前作为聚合物材料的改性材料成为研究的热点。其典型结构如图1
多面体倍半硅氧烷(POSS)产品目录
八角形笼形倍半硅氧烷|OctaTMA POSS
http://www.jinphaibio.cn/product/400
八苯基化笼形倍半硅氧烷|OctaPhenyl POSS
http://www.jinphaibio.cn/product/397
八甲基化笼形倍半硅氧烷|OctaMethyl POSS
http://www.jinphaibio.cn/product/396
八异丁基化笼形倍半硅氧烷|OctaIsobutyl POSS
http://www.jinphaibio.cn/product/395
十二苯基化笼形倍半硅氧烷|DodecaPhenyl POSS
http://www.jinphaibio.cn/product/390
