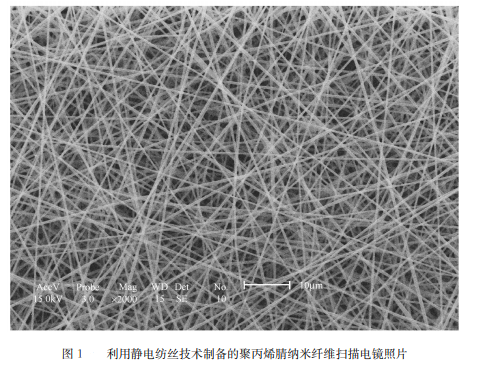

20 世纪90年代,人们对高压静电纺丝技术的研究热情开始重新点燃。1996年,Reneker小组报道其实验室利用溶液或者熔融静电纺丝技术制备了超过20种聚合物微纳米纤维,这些纤维的直径为40~一2000 nm。他们不仅研究了大量聚合物的静电纺丝过程,还对静电纺丝机理进行了探讨,提出了高压静电纺丝技术的弯曲不稳定机理。他们利用一个高速照相设备观察带电聚合物溶液从喷丝头到接收板的整个运动过程,发现带电射流从唢丝头开始喷出后首先以近似直线的方向前进,当带电射流拉伸至一定距离时,在电场力的作用下就会发生不稳定弯曲 ,然后沿着循环或者螺旋路径行走。由于带电射流的进一步拉伸,从而使带电射流变细,在这个过程中,高分子溶液或者熔融体分别发生溶剂挥发和固化,最终在接收板上形成类似无纺布状的纳米纤维膜。利用静电纺丝技术制备的无纺布形式的聚合物纳米纤维膜的典型形貌如图1所示。

供应产品目录：

外径为3μm的同轴PAN复合纤维

1μm的中空碳纤维

静电纺丝有序纳米纤维

具有室温铁磁性纳米纤维

氧化物纳米纤维

PVP/[Y(NO3)3+Eu(NO3)3]复合纳米带

聚乳酸（PLA）/纳米磷酸钙(NCP)复合纳米纤维

Tb(BA)_3phen/PANI/PVP光电双功能复合纳米纤维

再生丝素蛋白水溶液静电纺丝

静电纺丝聚酰亚胺新型材料

静电纺丝图案化微纳米纤维薄膜

定向排列的铁氧体纳米纤维

高比表面积纳米多孔纤维

u(BA)3phen/PANI/PVP光电双功能复合纳米纤维

载药聚乙烯醇/海藻酸钠静电纺丝纤维

静电纺丝聚合物基中空结构材料

静电纺丝TiO2@SiO2亚微米

350～1900nm的聚乳酸纤维

聚丙烯腈基纳米炭纤维

多级结构聚合物纳米纤维复合材料

直径可控的纳米纤维

比表面积大的纳米纤维

yyp2021.5.25
