影响AAO氧化铝模板孔径生长的五大因素

金畔生物是专业从事高端滤膜及组件的研发、制备，是集研发、生产和销售为一体的高新科技企业，技术实力雄厚，公司技术在微纳米制造、膜材料技术、生物科技和先进功能材料等领域做出突出贡献，在研发上具有硬实力，拥有一批先进的生产设备和精密的检测、分析、实验装置。

实验和生产中需要调节AAO模板的孔径大小和孔洞长度,这就关系到AAO模板生长的影响因素。很多试验表明影响AAO模板的孔径生成的因素主要有以下几点。

1	电解质类型:所选电解质类型不同,AAO模板的孔径范围及有序性也会不同。现在常用的电解液主要有硫酸、草酸、磷酸,以及它们之间的混合酸[ ,还有磷酸和乙醇的混合溶液等。 它们的成孔范围依次为硫酸<草酸<磷酸。
2	电解液浓度:电解液浓度也是AAO模板生长的重要影响因素。一般情况下,随着电解液浓度的增大,AAO模板的孔径会变小。
3	氧化电压:在电解液类型和浓度–定 的情况下,随着氧化电压的升高,孔径和孔问距也增大。每一种电解液的氧化电压适用范围都不同。
4	氧化时间:氧化时间越长,成膜越厚,AA0模板孔道越长,孔洞的排列越趋向周期性的规则排列。
5	电解温度:电解温度根据电解液的不同而不同,但是现 在常用的几种电解液都是在低温下制备AAO模板。温度高会导致电解电流过大,从而使AAO模板击穿。



列出不同条件下制备的AAO模板孔径的典型值。

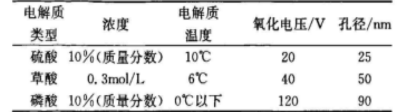

 AAO模板孔径的典型值

又提出了一种制备条件：采用高场阳极氧化法，用磷酸和乙醇的混合溶液，子啊高达195v氧化电压下，于-10~0摄氏度电解10min左右，制备出了孔径80-140nm的AAO模板。



产品列表：

多孔阳极氧化铝SiCAAOSiC碳化硅(SiC)半导体材料

聚偏氟乙烯在多孔阳极氧化铝纳米结晶材料

孔径200nm的多孔阳极氧化铝(AAO)模板

多孔阳极氧化铝(AAO)及Co/AAO纳米有序阵列复合物

硅基多孔阳极氧化铝模板

阳极氧化铝(AAO)模板/金属/合金纳米管材料

不同孔径高度有序多孔阳极氧化铝模板

多孔阳极氧化铝AAO模板薄膜

大长径比有序多孔阳极氧化铝模板

超薄有序多孔阳极氧化铝模板金属纳米材料

多孔阳极氧化铝模板镍纳米线材料

AAO模板表面纳米修饰PDMS

AAO模板ZnO/AAO/Si复合材料

AAO模板合成金属纳米线

AAO模板合成纳米材料

AAO模板凝胶法合成60-80nm硅纳米管

AAO模板/Fe_3O_4纳米复合材料

AAO模板水热制备纳米级LiAlO_2

AAO模板水热制备复合LiFePO_4/LiAlO_2

液浸润AAO模板制备荧光PMMA纳米阵列

稀土纳米发光材料的(AAO）模板

多孔阳极氧化铝膜(AAO）Gd2O3: Eu3+纳米线

阳极氧化铝(AAO)模板结合阳极氧化物

AAO模板法制备金属纳米点阵

发射峰红移的AAO模板吸收光谱

发射峰蓝移的AAO模板吸收光谱

多孔氧化铝(AAO)为基底制备微纳结构TiO2

用AAO模板合成纳米材料

AAO模板法电沉积纳米线

AAO模板制作光波段人工复合结构材料

AAO模板法调控制备TiO2纳米材料

AAO模板的制备和Fe_3O_4纳米复合材料

阳极氧化铝模板法合成小尺寸聚苯胺纳米线

AAO模板上碳纳米棒定向膜

AAO模板/溶胶凝胶的复合体膜修饰电极材料

AgI/AAO模板介孔纳米复合材料

贵金属/AAO纳米有序阵列复合材料

AAO模板法纳米催化材料

溶胶—凝胶AAO模板法制备ITO准一维纳米

AAO模板法制备荧光聚合物

AAO模板法制备金属Ni纳米管

AAO模板封装有机电致发光材料

AAO模板法制备金属

AAO模板法制备金属合金纳米线及纳米管

AAO模板/CdS纳米材料

BaSO、AgCl纳米管的AAO模板

AAO模板法制备介孔SiO_2纤维

AAO模板法制备Co和Ni的金属纳米管阵列

AAO模板制备Ni、Co-Pt等金属纳米线

AAO模板制备双面各异C60薄膜

AAO模板溅射制备FePt纳米点阵及磁性材料

定向纳米碳管阵列/酞菁铜复合光电薄膜

纳米氧化铝模板促进细胞色素c的电催化

纳米AAO模板和4,4–二硫二吡啶(PySSPy)修饰金电极表面

表面修饰自组装AAO模板纳米线

超薄有序多孔阳极氧化铝模板制备贵金属纳米材料
