高分散Pd-Pt/活性炭催化喹啉加氢制备1,2,3,4-四氢喹啉

高分散Pd-Pt/活性炭催化喹啉加氢制备1,2,3,4-四氢喹啉

喹啉的催化加氢可以分为均相催化加氢和多相催化加氢两种体系。均相催化加氢体系具有反应条件温和,活性高,选择性好等优点。但由于均相催化剂无法与产物进行分离,影响了其在工业上的应用。与之相反,多相催化加氢体系,尤其是负载型纳米贵金属催化剂由于其高活性、高选择性且易于从催化体系中分离等。

考察了Rh/Al2O3 Ru/Al2O3、和 Pd /Al2O3在喹啉加氢过程中的表现,发现Ru/AI2O3对喹啉加氢反应无活性,只有Rh/Al2O3Pd/AI2O3对该反应有活性且生成的主产物是1,2,3,4-THQ。将Pt纳米颗粒套嵌在PS 中,以摩尔分数1%的催化剂量于室温常压下反应80 h1,2,3,4-THQ的收率为82%。以质量分数1% Pd/MgO为催化剂,150 ,氢气压力4 MPa的条件下对喹啉及其衍生物进行了加氢研究,其中,喹啉加氢的转化频率值(TOF)高达300h -1。虽然上述催化体系都可以得到1,2,3,4-THQ,但由于1,2,3,4THQ中氮原子的强配位作用,使其容易滞留在催化剂表面而使催化剂中毒。为此,亟需开发选择性好、活性高且稳定的催化体系。

实验部分

催化剂制备

将一定量的无水 PdCl2 , H2PtCl3· 6H2О溶于50 mL去离子水中,加入10 倍临界胶束浓度的 Brij – 35Tween – 20于上述溶液中,搅拌1 h。随后加入一定量的活性炭,于室温下充分搅拌4h后加入 NaBH4水溶液进行还原。过滤,洗涤至检测不到Cl-(AgNO3水溶液检测)﹐保持备用。

步骤

70 mL高压釜中定量加入溶剂、催化剂、喹啉密封反应釜,分别用N2H2置换3,充入一定量的H2放入恒温油浴开始加热。当温度升至设定值时,调节氢气压力并开始搅拌,此时开始计时。反应结束后,将反应釜立即冷却至室温,放空H2后取样分析。

溶剂的影响

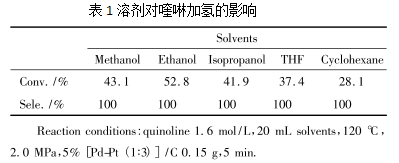

考察了不同溶剂对反应的影响,结果见表1

高分散Pd-Pt/活性炭催化喹啉加氢制备1,2,3,4-四氢喹啉

从表1可以看出,当以非极性的环己烷为溶剂时,反应速率最慢,转化率只有28.1 %。而喹啉在极性溶剂中的反应速率明显加快,且速率排序为:乙醇>甲醇>异丙醇>四氢呋喃,且 1,2,3,4-THQ的选择性均为100%。这是因为极性溶剂能够促进底物极化,使底物易于在催化剂表面吸附﹐从而加快反应速率。考虑原料转化率及生产成本,选择乙醇作为后续反应溶剂。

反应温度的影响

温度对反应的影响见表2

高分散Pd-Pt/活性炭催化喹啉加氢制备1,2,3,4-四氢喹啉

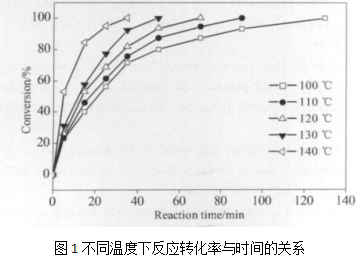

从表2可以看出,100 ~140 ℃时,温度对反应的选择性没有影响,1,2,3,4-THQ的选择性都能达到100%。不同温度下,喹啉的转化率与时间的关系如图1所示。从图1可以看出﹐随着反应温度的升高,反应速率逐渐加快。当温度从100 ℃上升到130 ℃时,反应时间由130 min缩短至90 min。而进一步提升反应温度﹐反应时间虽继续减少,但减少的幅度不断下降。综合考虑,选择130℃为反应温度。

高分散Pd-Pt/活性炭催化喹啉加氢制备1,2,3,4-四氢喹啉

底物浓度的影响

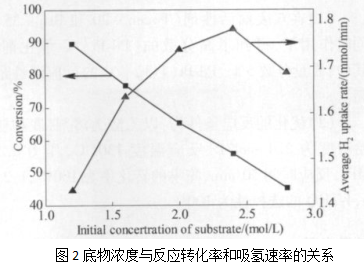

2为反应15 min,底物初始浓度与反应转化率及吸氢速率的关系。从图2可以看出,随着底物浓度的增加,喹啉的转化速率下降,而平均吸氢速率在底物浓度为2.4 mol/L时达到最大,反应速率最快。因此,最佳的初始底物浓度为2.4 mol /L

高分散Pd-Pt/活性炭催化喹啉加氢制备1,2,3,4-四氢喹啉

结论

(1)在双表面活性剂(Tween – 20Brij – 35)同时作用下﹐得到了高分散的[Pd-Pt]/C催化剂。其中,质量分数5%[Pd-Pt( 1:3)]/C的反应活性最高。

(2)优化的反应条件为:以乙醇为溶剂,底物初始浓度为2.4 mol/L,反应温度130℃,压力2.5MPa,反应时间50 min,喹啉的转化率为100% , 1 ,23,4-THQ的选择性为100%

上海金畔生物提供各种定制产品服务,包括二氧化硅定制、离子液体定制、酶制剂定制、HRP标记物定制、酶底物定制、二维晶体定制、水凝胶定制、纳米簇定制、纳米管定制、氮化物定制、普鲁士蓝定制等等

相关产品提供:

113092-96-9

952308-47-3

1416439-57-0

852913-25-8

1078130-59-2

1270730-42-1

160233-76-1

754990-23-3

114744-50-2

1137826-05-1

194151-99-0

113092-96-9

952308-47-3

1416439-57-0

852913-25-8

1078130-59-2

1270730-42-1

160233-76-1

754990-23-3

171850-30-9

40971-36-6

1187386-12-4

287176-62-9

115104-25-1

4225-86-9

874831-46-6

401567-86-0

680211-85-2

57369-92-3

23851-84-5

1860-47-5

175278-35-0

175204-94-1

175203-79-9

18706-39-3

18706-33-7

1128-74-1

15912-68-2

1701-22-0

59108-13-3

1701-19-5

574-92-5

1701-26-4

243666-11-7

394-68-3

57124-20-6

478282-21-2

386207-77-8

98948-95-9

892874-49-6

93299-50-4

2003-79-4

56682-66-7

36926-82-6

91301-03-0

93299-49-1

101382-53-0

zl 06.10
